四雙向模擬開關(guan) CD4066 DIP14/SOP14 14腳模擬開關(guan) 電路

四雙向模擬開關(guan)  CD4066的描述：

       CD4066 是四雙向模擬開關(guan) ，主要用作模擬或數字信號的多路傳(chuan) 輸,具有比較低的導通阻抗,導通阻抗在整個(ge) 輸入信號範圍內(nei) 基本不變。CD4066 由四個(ge) 相互獨立的雙向開關(guan) 組成，每個(ge) 開關(guan) 有一個(ge) 控製信號，開關(guan) 中的 p 和 n 器件在控製信號作用下同時開關(guan) 。這種結構消除了開關(guan) 晶體(ti) 管閾值電壓隨輸入信號的變化，因此在整個(ge) 工作信號範圍內(nei) 導通阻抗比較低。與(yu) 單通道開關(guan) 相比，具有輸入信號峰值電壓範圍等於(yu) 電源電壓以及在輸入信號範圍內(nei) 導通阻抗比較穩定等優(you) 點。當模擬開關(guan) 的電源電壓采用雙電源時，例如=+5V, =-5V（均對地 0V 而言），則輸入電壓對稱於(yu) 0V 的正、負信號電壓（+5V ~ -5V）均能傳(chuan) 輸。這時要求控製信號 C=“1”為(wei) +5V，C=“0”為(wei) -5V，否則隻能傳(chuan) 輸正極性的信號電壓。

四雙向模擬開關(guan)  CD4066的特點：

• 低靜態功耗

• 高關(guan) 態阻抗

• 極低的漏電流

• 通道間無串擾

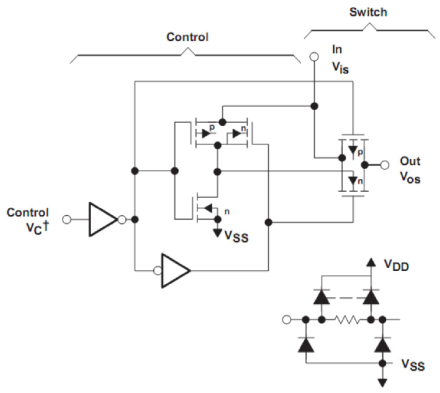

四雙向模擬開關(guan)  CD4066的邏輯圖：

四雙向模擬開關(guan)  CD4066的極限值：
