8002D SOP-8 橋工音頻功率放大器 無輸出耦合電容

8002D的描述：

        8002D是一顆帶關(guan) 斷模式的音頻功放 IC。在 5V輸入電壓下工作時，負載（ 4Ω）上的平均功率為(wei) 3W，且失真度不超過 10%。而對於(yu) 手提設備而言，當 VDD 作用於(yu) 關(guan) 斷端時，8002D 將會(hui) 進入關(guan) 斷模式，此時的功耗極低。

        8002D的應用電路簡單，隻需極少數外圍器件；

        8002D輸出不需要外接耦合電容或上舉(ju) 電容和緩衝(chong) 網絡；

        8002D采用 SOP8 封裝，特別適合用於(yu) 小音量、 小體(ti) 重的便攜係統中；

        8002D可以通過控製進入關(guan) 斷模式，從(cong) 而減少功耗；

        8002D內(nei) 部具有過熱自動關(guan) 斷保 護機製；

        8002D工作穩定，增益帶寬積高達 2.5MHz，並且單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。

8002D的特征：

• VDD=5V，RL=4Ω，Po=3W，THD+N≤10%

• 寬工作電壓範圍 2.0V—6.5V

• 好的上掉電 POP 聲抑製

• 不需驅動輸出耦合電容、 自舉(ju) 電容和緩衝(chong) 網絡

• 單位增益穩定

• 采用 SOP8 封裝

8002D的應用：

• 手提電腦

• 便攜式音箱

• 低壓音響係統

• 藍牙音箱


8002D的極限值：

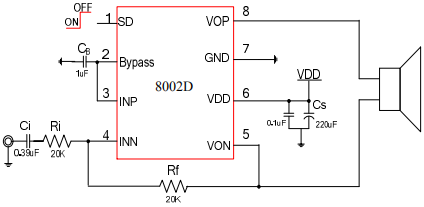

8002D的典型應用電路：
