3W 單聲道音頻功率放大器 8002B SOP-8 無源揚聲器用

8002B的概述：

        8002B 是一款 AB 類，單聲道帶關(guan) 斷模式，橋式音頻功率放大器。在輸入 1KHz,5V 工作電式音頻功率放大器。在輸入 1KHz,5V 工作電THD<10%)，2W,(4Ω負載，THD<1%); 音頻範圍內(nei) 總諧波失真噪音小於(yu) 1%（20Hz·20KHz）8002B 應用電路簡單，隻需要極少數外圍器件，就能提供高品質的輸出功率。8002B 輸出不需要外接耦合電容或上舉(ju) 電容、緩衝(chong) 網絡、反饋電阻。

        8002B 采樣 SOP 封裝，特別適用於(yu) 低功耗、小體(ti) 積的便攜式係統。8002B 可以通過控製進入休眠模式，從(cong) 而減少功耗：8002B 內(nei) 部有過熱自動關(guan) 斷保護機製。8002B 工作穩定,並且單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。是一款深受市場歡迎，用戶認可度高的典型芯片。

8002B的應用領域：

• 個(ge) 人電腦

• 便攜式消費類電子產(chan) 品

• 無源揚聲器

• 玩具及遊戲機


8002B的芯片功能主要特性：

• 輸出功率高（4Ω,1KHz 頻率），THD+N<10%,(3w);THD+N<1%,(2W) .

• 掉電模式漏電流小：25µA（典型）

• 采樣 SOP8 封裝

• 外部增益可調

• 寬工作電壓範圍 2 V-6.5V

• 不需驅動輸出耦合電容、自舉(ju) 電容和緩衝(chong) 網絡

• 單位增益穩定

• 5V輸入，關(guan) 斷電壓 ，開啟電壓1.2V

8002B的內(nei) 部原理框圖：

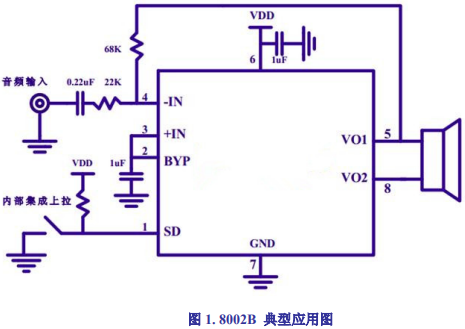

8002B的典型應用圖：
