降壓芯片 LC51C 精簡型 DC-DC 降壓電路 40V降壓IC LC51C
降壓芯片 LC51C的描述:
LC51C 是精簡型 DC-DC 降壓變換器集成電路,內(nei) 含溫度補償(chang) 的參考電壓源(1.25V)、比較器、能有效限製電流及控製工作周期的振蕩器、驅動器及大電流輸出開關(guan) 管等,外配少量元件,就能組成 DC-DC 降壓電路。與(yu) 34063 產(chan) 品比較,可達到使用最少的外接元件構成開關(guan) 式降壓變換器,廣泛適用於(yu) 汽車充電器、直流降壓變換器等產(chan) 品。
降壓芯片 LC51C的特點:
降壓芯片 LC51C的極限值:
參數 | 符號 | 數值 | 單位 |
電源電壓 | VCC | 40 | V |
輸出開關管集電極電壓 | VC(switch) | 40 | V |
輸出開關管發射極電壓(VPIN1=40V) | VE(switch) | 40 | V |
輸出開關管集電極與發射極間的電壓 | VCE(switch) | 40 | V |
輸出開關管電流 | ISW | 1.5 | A |
功耗 | PD | 1.25 | W |
工作環境溫度 | TA | 0~+70 | ℃ |
貯存溫度 | TSTG | -65~+150 | ℃ |
降壓芯片 LC51C的電特性:
(VCC=12V,TA=0~85℃,除非另外規定)
參數 | 最小值 | 典型值 | 最大值 | 單位 |
電源電壓 VCC | 3 | 12 | 40 | V |
電源電流 ICC | 5 | 8 | mA | |
線性調整 | 20 | mV | ||
負載調整 | 100 | mV | ||
輸出紋波 | 100 | mVp-p | ||
短路電流 Vin=25V,RL=0.1Ω | 0.6 | A | ||
短路電流 Vin=12V,RL=0.1Ω | 1.2 | A | ||
頻率 | 80 | 100 | 120 | KHz |
效率 | 80 | % | ||
直流放大倍數 hfe | 50 | 120 | ||
集電極漏電流 IC | 0.01 | 100 | μA |

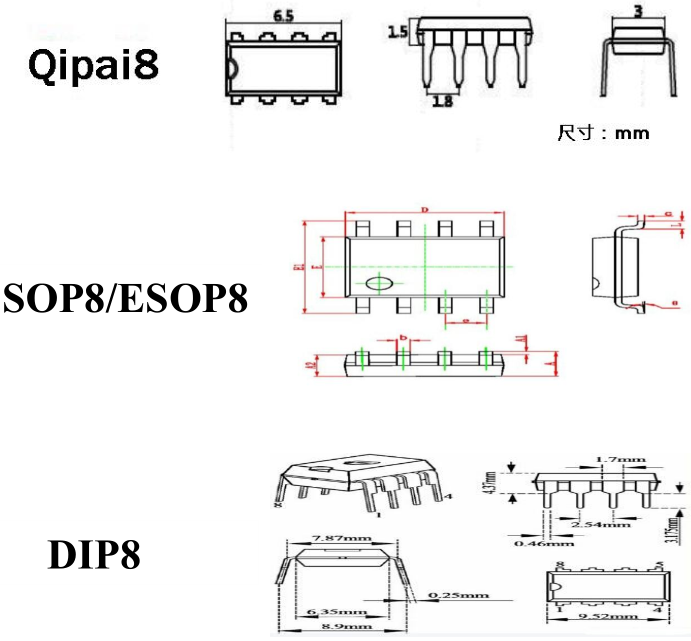

降壓芯片 LC51C的封裝外形及尺寸圖:
