0.8A~1A的低壓降線性穩壓器 AMS1117 SOT-223

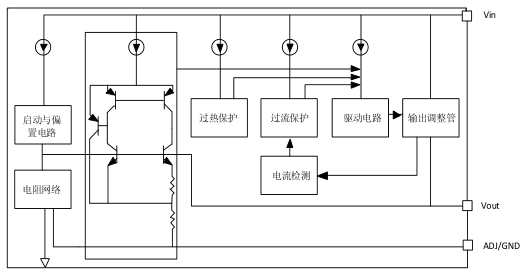

AMS1117的內(nei) 部結構圖：

AMS1117的描述：

        AMS1117 是一款低壓差的線性穩壓器，當輸出1A電流時，輸入輸出的電壓差典型值僅(jin) 為(wei) 1.4V。

        AMS1117 除了能提供多種固定電壓版本外(Vout=1.8V,3.3V,5V)，還提供可調端輸出版本，該版本能提供的輸出電壓範圍為(wei) 1.25V~10V。

        AMS1117 提供完善的過流保護和過熱保護功能(AMS1117 正常工作環境溫度範圍極寬，為(wei) -10℃~85℃)，確保芯片和電源係統的穩定性。同時在產(chan) 品生產(chan) 中應用先進的修正技術，確保輸出電壓和參考源精度在±1%的精度範圍內(nei) 。

        AMS1117 采用SOT-223、TO-252、SOT-89的封裝形式。

AMS1117的特點：

• 包括三端可調輸出和固定電壓輸出版本(固定電壓包括1.8V、3.3V、5V、ADJ等，其他電壓規格可根據用戶定製)

• 最大輸出電流為(wei) 1A

• 輸出電壓精度高達±1%

• 穩定工作電壓範圍高達12V

• 電壓線性度為(wei) 0.2%

• 負載線性度為(wei) 0.4%

• 環境溫度：TA的範圍是-10~85℃


AMS1117的應用：

• 計算機主板、顯卡

• LCD 監視器及LCD TV

• DVD 解碼板

• ADSL 等設備

• 開關(guan) 電源的後級穩壓


AMS1117的極限值：
