高壓可控矽 BT131 SOT-89-3L 四端华体会体育沃尔夫斯堡 1A貼片晶閘管
高壓可控矽 BT131的應用領域：
BT131华体会体育沃尔夫斯堡應用於(yu) ：加熱控製器、彩燈控製器、電飯煲、燃氣點火器、電風扇調速器等
高壓可控矽 BT131的極限值：
| 符號 | 參數 | 數值 | 單位 |
| VDRM/VRRM | 斷態重複峰值電壓 | 600/800 | V |
| IT(RMS) | 通態均方根電流 | 1 | A |
| ITSM | 通態不重複浪湧電流 | 16 | |
| I2t | I2t值 | 1.28 | A2s |
| dIT/dt | 通態電流臨界上升率 | 50（I-II-III） | A/μs |
| 10（IV） | |||
| IGM | 門極峰值電流 | 2 | A |
| PGM | 門極峰值功率 | 5 | W |
| PG(AV) | 門極平均功率 | 0.5 | |
| Tstg | 存儲溫度 | -40~+150 | ℃ |
| Tj | 工作結溫 | -40~+125 |
高壓可控矽 BT131的電特性：
| 符號 | 參數 | 測試條件 | 數值 | 單位 | ||
| D | E | |||||
| IGT | 門極觸發電流 | VD=12V,IT=0.1A,Tj=25℃ | I-II-III | ≤3 | ≤5 | mA |
| IV | ≤5 | ≤10 | ||||
| VGT | 門極觸發電壓 | I-II-III-IV | ≤1.3 | V | ||
| VGD | 門極不觸發電壓 | VD=VDRM,Tj=125℃ | ≥0.2 | |||
| IH | 維持電流 | VD=12V,IGT=0.1A,Tj=25℃ | I-II-III-IV | ≤5 | ≤5 | mA |
| IL | 擎住電流 | I-III-IV | ≤6 | ≤10 | ||
| II | ≤10 | ≤15 | ||||
| dVD/dt | 斷態電壓臨界上升率 | VD=67%VDRM,門極開路 Tj=125℃ | ≥20 | ≥50 | V/μs | |
| VTM | 通態壓降 | ITM=1.5A,tp=380μs | ≤1.55 | V | ||
| IDRM/IRRM | 斷態重複峰值電流 | VD=VDRM/VRRM,Tj=25℃ | ≤5 | ≤5 | μA | |
| VD=VDRM/VRRM,Tj=125℃ | ≤100 | ≤100 | ||||

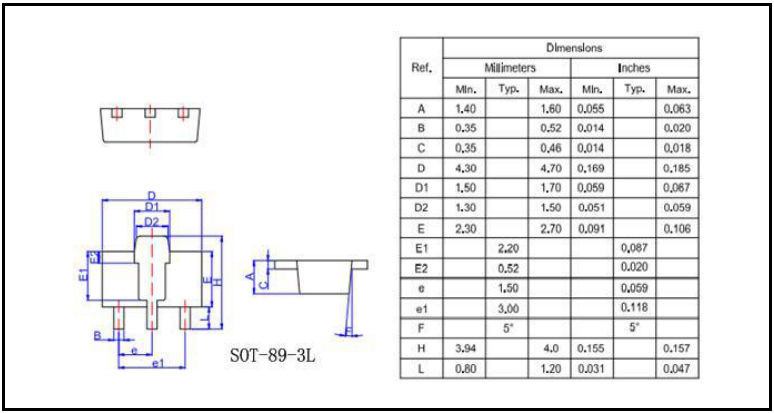

高壓可控矽 BT131的封裝外形尺寸：
