SSM33——集封低內阻MOS的高精度鋰電池保護電路

• 來源：hth体育官网登录 更新時間：2018-04-26 11:19:23點擊：6次

• 一、SSM33的概述：





         SSM33 係列電路是一款高精度的單節可充電鋰電池的過充電和過放電保護電路，它集高精度過電壓充電保護、過電壓放電保護、過電流放電保護等性能於(yu) 一身。同時鑒於(yu)  CPC8的創新型封裝，SSM33 把低內(nei) 阻的 N-MOS 也集封在一起，而且又能兼容外擴 MOS 的需求。



         正常狀態下，SSM33 的 VDD 端電壓在過電壓充電 保護閾值（VOC）和過電壓放電保護閾值（VOD）之間，



         且其 CS 檢測端電壓在充電器檢測電壓（VCHG）與(yu) 過電流放電保護閾值（VEDI）之間，此時SSM33 的 OC 端和 OD 端都輸出高電平，分別使外接充電控製 N-MOS 管 Q1 和放電控製 N-MOS 管 Q2 導通。這時,既可以使用充電器對電池充電，也可以通過負載使電池放電。



         SSM33 通過檢測 VDD 或 CS 端電壓（相對於(yu)  GND 端）來進行過充/放電保護。當充/放電保護條件發生時，OC/OD 由高電平變為(wei) 低電平，使 Q1/Q2 由導通變為(wei) 截止，從(cong) 而充/放電過程停止。



         SSM33 對每種保護狀態都有相應的恢複條件，當恢複條件滿足以後，OC/OD 由低電平變為(wei) 高電平， 使 Q1/Q2 由截止變為(wei) 導通，從(cong) 而進入正常狀態。

  SSM33 對每種保護/恢複條件都設置了一定的延 遲時間，隻有在保護/恢複條件持續到相應的時間以後,才進行相應的保護/恢複。如果保護/恢複條件在相應的延遲時間以前消除，則不進入保護/恢複狀態。







  二、SSM33的特點：

  • 集封了先進的低內(nei) 阻 N-MOS，同時應實際應用需求可以外擴多個(ge)  N-MOS。

  • 單節鋰離子或聚合物電池的理想保護電路

  • 高精度的保護電壓（過充/過放）檢測

  • 在過放電情況下，可選擇允許低功耗模式或禁止低功耗模式

  • 高精度過電流放電保護檢測

  • 電池短路保護

  • 可選擇多種型號的檢測電壓和延遲時間

  • 可選擇不同型號 0V-電池充電允許/禁止

  • 極少的外圍元器件

  • 超小型化創新型的 CPC8 封裝







  三、SSM33的應用：

  • 鋰電池的充電、放電保護電路

  • 鋰電池保護板，移動電源，藍牙音箱

  • 電話機電池或其它鋰電池高精度保護器

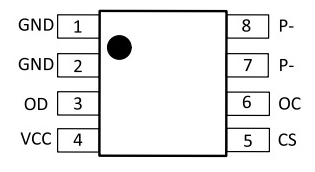

  四、SSM33的管腳排列：

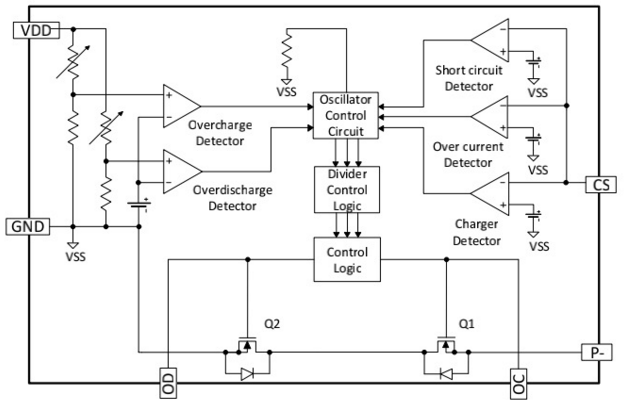

  五、SSM33的功能框架圖：

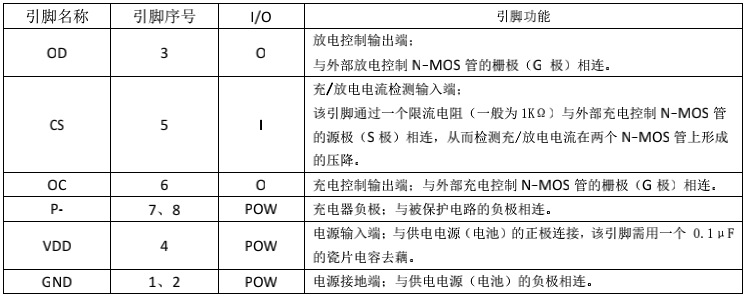

  六、SSM33的引腳描述：

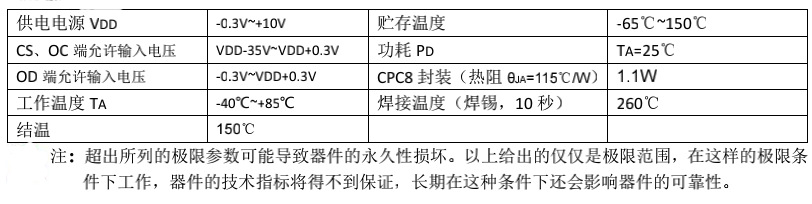

  七、SSM33的極限參數：

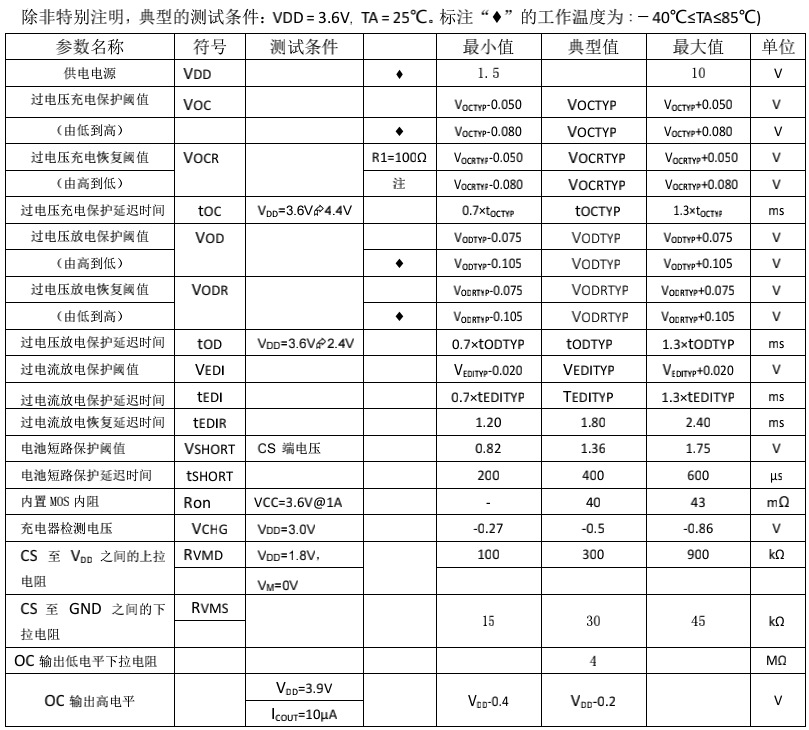

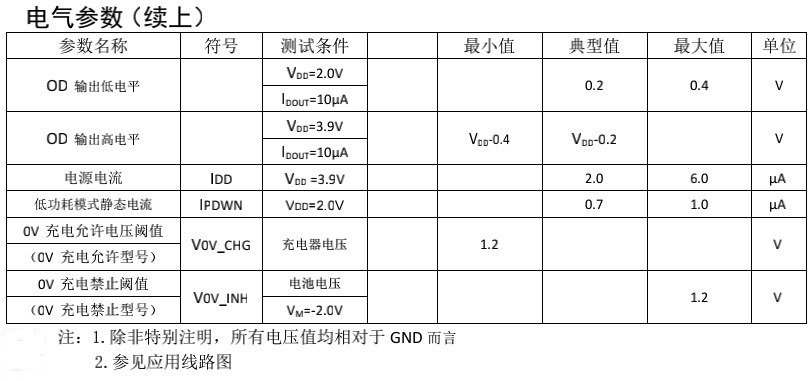

  八、SSM33的電氣參數：











  九、SSM33的功能描述：

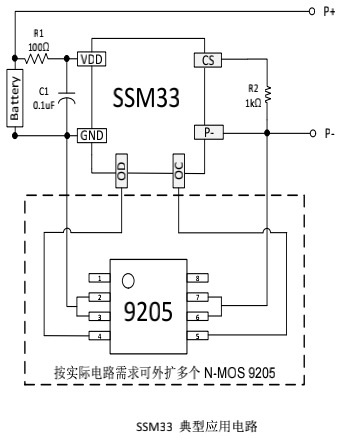

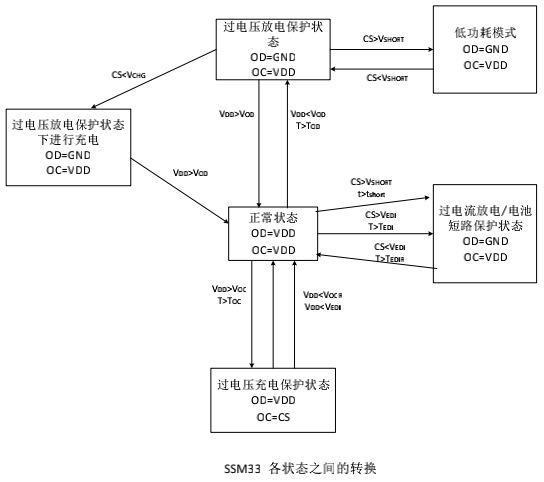

          SSM33 是一款高精度的鋰電池保護電路。正常狀態下，如果對電池進行充電，則 SSM33 可能會(hui) 進入過 電壓充電保護狀態；同時，滿足一定條件後，又會(hui) 恢複到正常狀態。如果對電池放電，則可能會(hui) 進入過電壓放 電保護狀態或過電流放電保護狀態；同時，滿足一定條件後，也會(hui) 恢複到正常狀態。圖 1 示出了其典型應用線 路圖，圖 2 是其狀態轉換圖。下麵就各狀態進行詳細描述。

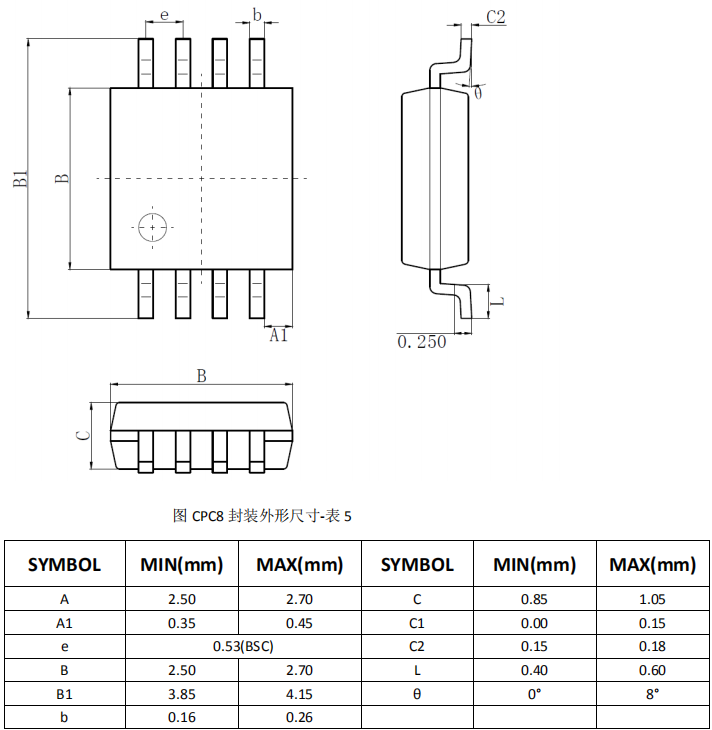

  十、SSM33的封裝外形尺寸：









  ---
