  宇芯微常用可控矽係列大全







  1、可控矽的簡介

        可控矽(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體(ti) 積小、效率高、壽命長等優(you) 點。在自動控製係統中，可作為(wei) 大功率驅動器件，實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。

        可控矽分华体会竞猜app和华体会体育沃尔夫斯堡兩(liang) 種。华体会体育沃尔夫斯堡也叫三端华体会体育沃尔夫斯堡，簡稱TRIAC。华体会体育沃尔夫斯堡在結構上相當於(yu) 兩(liang) 個(ge) 华体会竞猜app反向連接，這種可控矽具有雙向導通功能。其通斷狀態由控製極G決(jue) 定。在控製極G上加正脈衝(chong) (或負脈衝(chong) )可使其正向(或反向)導通。這種裝置的優(you) 點是控製電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關(guan) 使用。







  2、可控矽選型

  2.1、首先判斷線路板適合用华体会体育沃尔夫斯堡（晶閘管）還是华体会竞猜app（晶閘管）。




  2.2、根據線路的安裝條件要求，適合用插件可控矽還是貼片可控矽。

  ①、插件可控矽（晶閘管）封裝外形有：TO-92、TO-251、TO-126、SOT-82、TO-202、TO-202-3、TO-262、TO-220、TO-220F、TO-3P、TO-3PS、TO-247、TO-247S、TG-C，RD91。

  ②、貼片可控矽（晶閘管）封裝外形有SOT-23、SOT-23-3L、SOT-89、SOT-223、TO-252、TO-263。

  ③、一般可控矽在應用中會(hui) 加裝散熱片，這方麵的安裝空間要考慮到。




  2.3、查看可控矽的規格書(shu) ，每個(ge) 參數對應用線路。









  3、常用可控矽係列表

        應用領域：家用電器中的調光燈、調速風扇、空調機、電冰箱、洗衣機、照相機、組合音響、聲光控電路、定時控製器、燃氣點火器、玩具裝置、電動工具、摩托車點火器、調壓器及工業(ye) 控製等都大量使用了可控矽器件。

        宇芯微專(zhuan) 注半導體(ti) 產(chan) 品的研發與(yu) 銷售，努力實現客戶，團隊與(yu) 企業(ye) 共贏！我們(men) 提供優(you) 質半導體(ti) 可控矽，MOS管，集成電路產(chan) 品及服務。您有需求請隨時聯係我們(men) 。

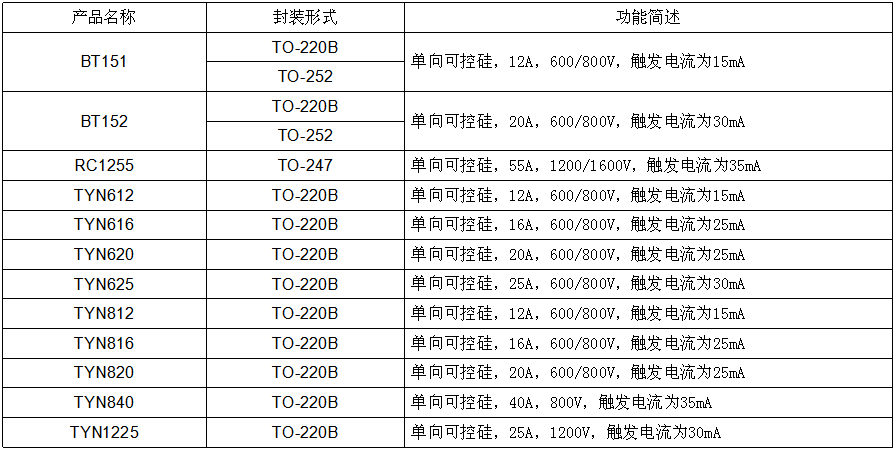

  ⑴、华体会竞猜app：

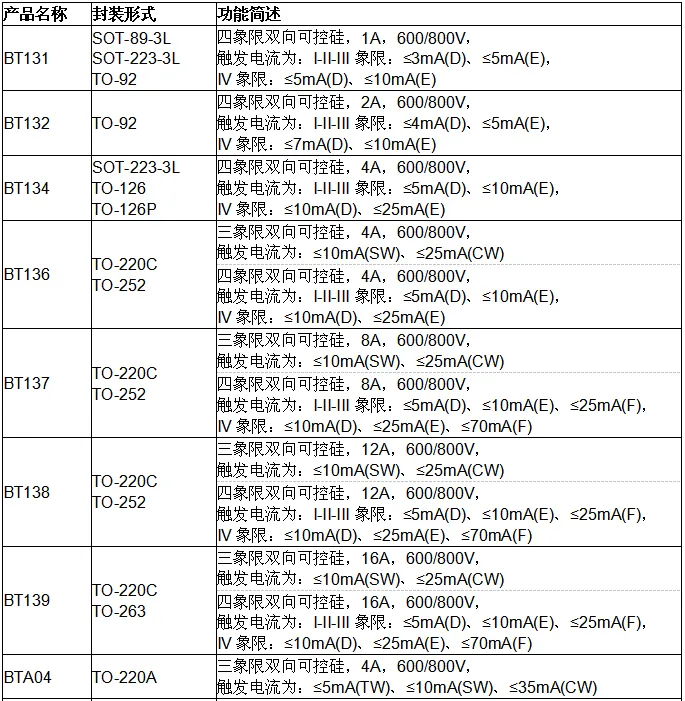

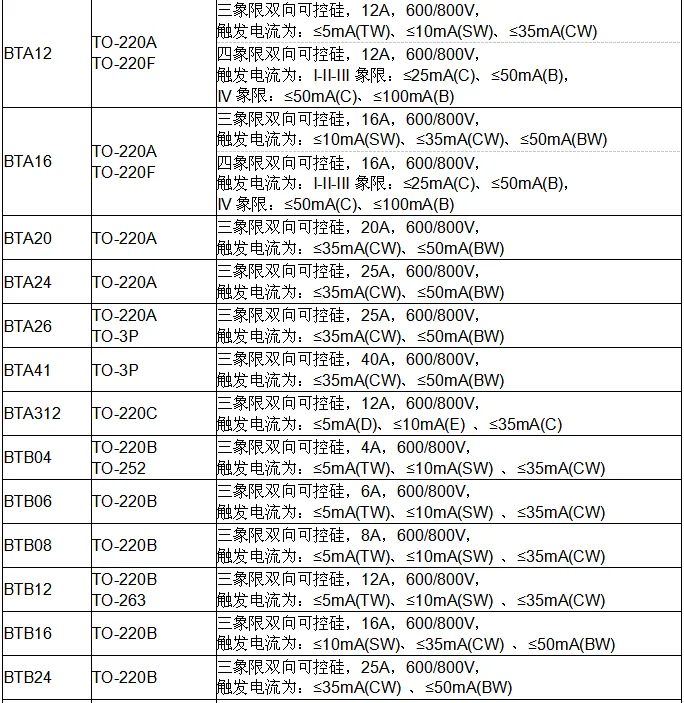

  ⑵、华体会体育沃尔夫斯堡：

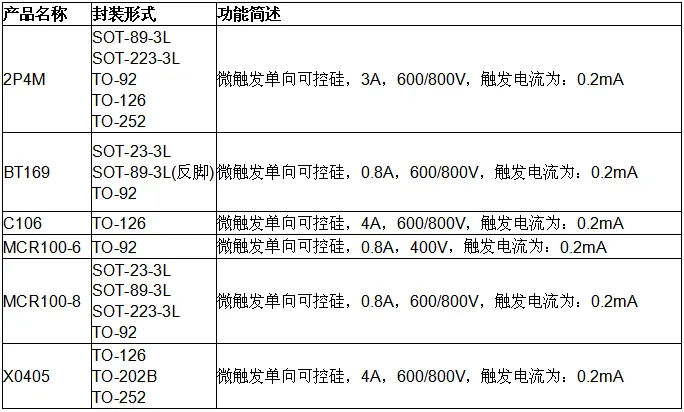

  ⑶、微觸發华体会竞猜app：









  ---
