华体会体育沃尔夫斯堡安裝在散熱器固定方法有哪幾種？

• 來源：hth体育官网登录 更新時間：2021-12-27 14:50:35點擊：6次

• 安裝在散熱器固定方法有哪幾種？對負載小，或電流持續時間短(小於(yu) 1 秒鍾)的华体会体育沃尔夫斯堡， 可在自由空間工作。 但大部分情況下，需要安裝在散熱器或散熱的支架上，為(wei) 了減小熱阻，可控矽與(yu) 散熱器間要塗上導熱矽脂。



  华体会体育沃尔夫斯堡固定到散熱器的主要方法有三種，夾子壓接、螺栓固定和鉚接。前二種方法的安裝工具很容易取得。 很多場合下，鉚接不是一種推薦的方法。

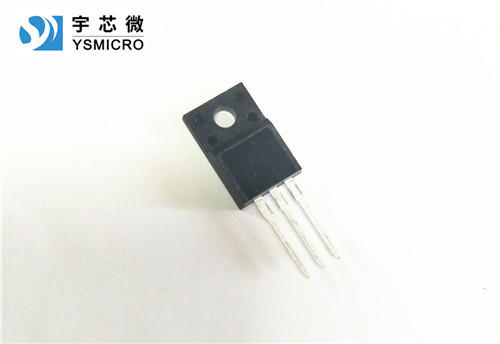

  夾子壓接：是推薦的方法，熱阻最小。夾子對器件的塑封施加壓力。這同樣適用於(yu) 非絕緣封裝（sot82 和sot78 ） 和絕緣封裝（ sot186 f-pack 和更新的sot186a x-pack）。注意，sot78 就是to220ab。

  螺栓固定：sot78 組件帶有m3 成套安裝零件，包括矩形墊圈，墊圈放在螺栓頭和接頭片之間。應該不對器件的塑料體(ti) 施加任何力量。

  安裝過程中，螺絲(si) 刀決(jue) 不能對器件塑料體(ti) 施加任何力量；和接頭片接觸的散熱器表麵應處理，保證平坦，10mm上允許偏差0.02mm；安裝力矩（帶墊圈）應在0.55nm 和0.8nm 之間；應避免使用自攻絲(si) 螺釘，因為(wei) 擠壓可能導致安裝孔周圍的隆起，影響器件和散熱器之間的熱接觸。安裝力矩無法控製，也是這種安裝方法的缺點；器件應首先機械固定，然後焊接引線。這可減少引線的不適當應力。







  ---
