  华体会体育沃尔夫斯堡BT137怎麽(me) 測試好壞？







          BT137是一個(ge) 华体会体育沃尔夫斯堡，它的電流有8A，耐壓為(wei) 600/800V。

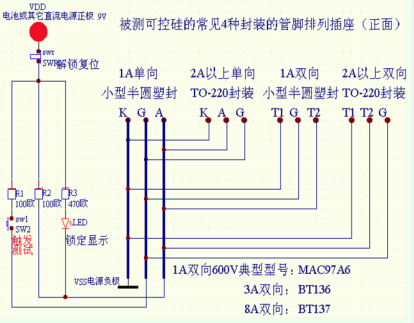

  一、可控矽好壞檢測電路：









  二、BT137的好壞怎樣用指針方式萬(wan) 用表判斷？

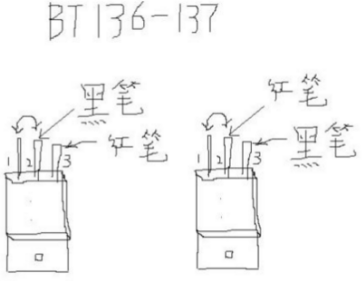

          BT137為(wei) 华体会体育沃尔夫斯堡，這種华体会体育沃尔夫斯堡用萬(wan) 用表不太好測，你用指針式萬(wan) 用表R X1 歐的檔位。按圖片所示，表筆搭牢2，3腳瞬間短接一下1，2，然後斷開，腳表針應有幾十歐的指示並維持導通，反之是壞的。









  三、可控矽的管腳判別：

          晶閘管管腳的判別可用下述方法：先用萬(wan) 用表R*1K擋測量三腳之間的阻值，阻值小的兩(liang) 腳分別為(wei) 控製極和陰極，所剩的一腳為(wei) 陽極。再將萬(wan) 用表置於(yu) R*10K擋，用手指捏住陽極和另一腳，且不讓兩(liang) 腳接觸，黑表筆接陽極，紅表筆接剩下的一腳，如表針向右擺動，說明紅表筆所接為(wei) 陰極，不擺動則為(wei) 控製極。









          华体会体育沃尔夫斯堡有第一陽極A1（T1），第二陽極A2（T2）、控製極G三個(ge) 引出腳。









          华体会体育沃尔夫斯堡第一陽極A1與(yu) 第二陽極A2間，無論所加電壓極性是正向還是反向，隻要控製極G和第一陽極 A1間加有正負極性不同的觸發電壓，就可觸發導通呈低阻狀態。此時A1、A2間壓降也約為(wei) 1V。华体会体育沃尔夫斯堡一旦導通，即使失去觸發電壓，也能繼續保持導通狀態。隻有當第一陽極A1、第二陽極A2電流減小，小於(yu) 維持電流或A1、A2間當電壓極性改變且沒有觸發電壓時，华体会体育沃尔夫斯堡才截斷，此時隻有重新加觸發電壓方可導通。









  ---
