MOS管7N65 650V高壓MOS管 7N65 場效應管引腳排列
650V高壓MOS管 7N65的符號圖:
650V高壓MOS管 7N65的應用:
不間斷電源(UPS)
功率因數補償(chang) (PFC)
650V高壓MOS管 7N65的特點:
VDS=650V
ID=7A
RDS(ON)<2.4Ω@VGS=10V
封裝:TO-220、TO-220F
650V高壓MOS管 7N65的極限參數:
(如無特殊要求,TC=25℃)
符號 | 參數 | 數值 | 單位 |
VDSS | 漏極-源極電壓 | 650 | V |
VGSS | 柵極-源極電壓 | ±30 | |
ID | 漏極電流-連續 | 7 | A |
IDM | 漏極電流-脈衝 | 28 | |
PD | 總耗散功率 TC=25℃ | 63 | W |
EAS | 單脈衝雪崩能量 | 198 | mJ |
EAR | 重複雪崩能量 | 40 | |
IAR | 雪崩電流 | 3.5 | A |
TSTG | 存儲溫度 | -55~150 | ℃ |
TJ | 工作結溫 | -55~150 | |
RθJA | 結到環境的熱阻 | 62.5 | ℃/W |
RθJC | 結到管殼的熱阻 | 1.29 |
650V高壓MOS管 7N65的電特性:
(如無特殊要求,TA=25℃)
符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
V(BR)DSS | 漏極-源極擊穿電壓 | 650 | V | ||
RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=2A | 1.1 | 1.35 | Ω | |
VGS(th) | 柵極開啟電壓 | 3 | 4 | V | |
IDSS | 零柵壓漏極電流 VDS=650V,VGS=0V,TJ=25℃ | 1 | uA | ||
IGSS | 柵極漏電流 | ±100 | nA | ||
Qg | 柵極電荷 | 22 | nC | ||
Qgs | 柵源電荷密度 | 4.3 | |||
Qgd | 柵漏電荷密度 | 13 | |||
Ciss | 輸入電容 | 891 | pF | ||
Coss | 輸出電容 | 110 | |||
Crss | 反向傳輸電容 | 14 | |||
td(on) | 開啟延遲時間 | 15 | ns | ||
tr | 開啟上升時間 | 18 | |||
td(off) | 關斷延遲時間 | 80 | |||
tf | 開啟下降時間 | 35 |

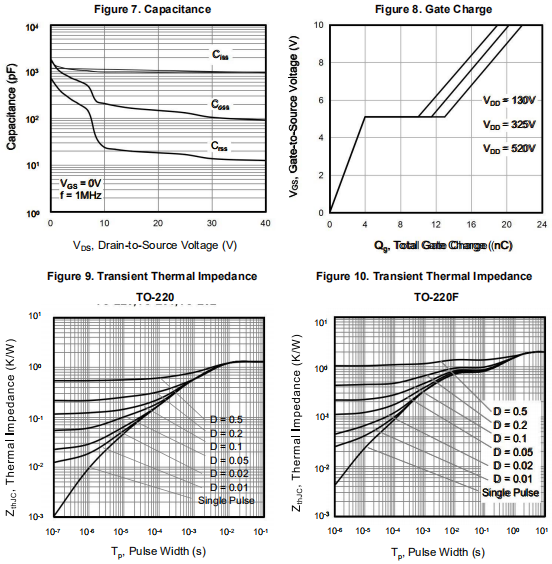

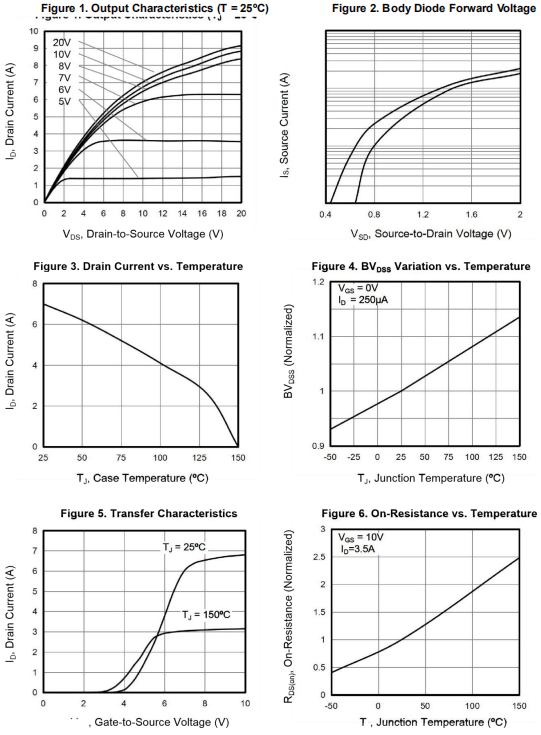

650V高壓MOS管 7N65的參數特性曲線圖:
(如無特殊要求,TJ=25℃)
