貼片MOS管 130N06 PDFN5X6-8L 超小封裝場效應管 60V/130A低壓MOS

• 來源：hth体育官网登录 更新時間：2021-03-15 10:26:41點擊：6次

•


  貼片MOS管 130N06 PDFN5X6-8L 超小封裝場效應管 60V/130A低壓MOS







  貼片MOS管 130N06的特點：

  • V_DS=60V

  • I_D=130A

  • 超低內(nei) 阻：R_DS(ON)＜3mΩ@V_GS=10V

  • 極低開關(guan) 損耗

  • 封裝：PDFN5X6-8L







  貼片MOS管 130N06的應用：

  • 消費電子電源電機控製

  • 同步整流應用

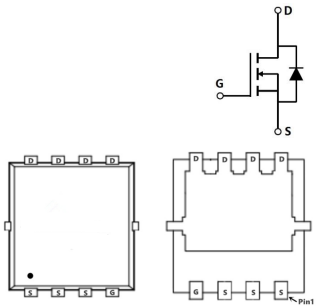

  貼片MOS管 130N06的引腳配置圖：









  貼片MOS管 130N06的極限值：

  (如無特殊說明，T_j=25℃)


  符號	參數	數值	單位
  VDS	漏極-源極電壓	60	V
  VGS	柵極-源極電壓	±20
  ID	漏極電流-連續	130	A
  PD	總耗散功率	140	W
  EAS	單脈衝雪崩能量	80	mJ
  TSTG	存儲溫度	-55~150	℃
  TJ	工作結溫	-55~150
  RθJA	結到環境的熱阻	62	℃/W
  RθJC	結到管殼的熱阻	0.89







  貼片MOS管 130N06的電特性：

  (如無特殊說明，T_j=25℃)

  符號	參數	MIN值	TYP值	MAX值	單位
  BVDSS	漏極-源極擊穿電壓	60			V
  RDS(ON)	靜態漏源導通電阻 VGS=10V,ID=20A		2.5	3	mΩ
  	靜態漏源導通電阻 VGS=4.5V,ID=10A		3.5	4.5
  VGS(th)	柵極開啟電壓	1		2.5	V
  IDSS	零柵壓漏極電流			1	uA
  IGSS	柵極漏電流			±100	nA
  Qgs	柵源電荷密度		10.7		nC
  Qgd	柵漏電荷密度		10.9
  Ciss	輸入電容		5377		pF
  Coss	輸出電容		1666
  Crss	反向傳輸電容		77.7
  td(on)	開啟延遲時間		22.5		ns
  tr	開啟上升時間		6.7
  td(off)	關斷延遲時間		80.3
  tf	開啟下降時間		26.8

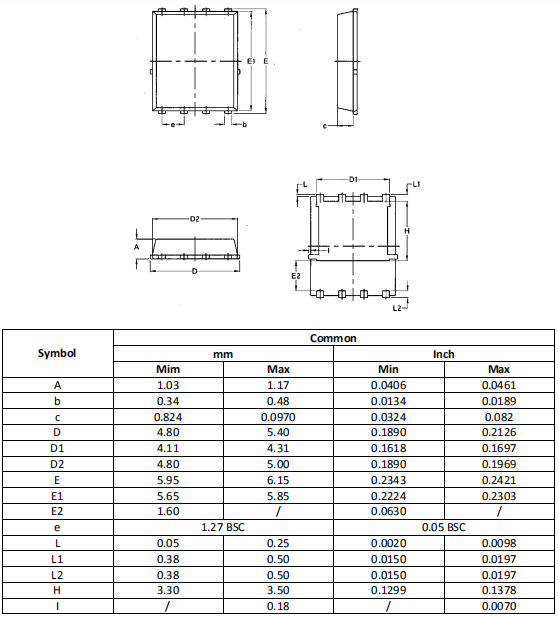

  貼片MOS管 130N06的封裝外形尺寸圖：









  ---
