  國產(chan) 霍爾電路 LC477 TO-94 內(nei) 置霍爾感應及輸出驅動與(yu) 一體(ti) 的雙極集成電路







  國產(chan) 霍爾電路 LC477的產(chan) 品概述：

          LC477是一內(nei) 置霍爾感應及輸出驅動於(yu) 一體(ti) 的雙極集成電路，廣泛應用於(yu) 各類大、小型單相直流馬達。高靈敏度的霍爾感應塊可以使其用於(yu) 微型CPU冷卻風扇以及各類鼓風機和直流風扇。它的工作電壓範圍寬，極限工作電流達250mA。LC477是一款高性能的IC，為(wei) 單相直流馬達所設計，外圍元件很少。







  國產(chan) 霍爾電路 LC477的特點：

  • 內(nei) 置霍爾感應塊及輸出驅動

  • 工作電壓範圍寬：4.0V-20V

  • 輸出能力強：極限可持續驅動 200mA電流

  • 有輸出穩定保護功能

  • 封裝形式：TO-94








  國產(chan) 霍爾電路 LC477的應用範圍：

  • 無刷直流馬達

  • 無刷直流風扇

  • 轉速計

  • 速度測量

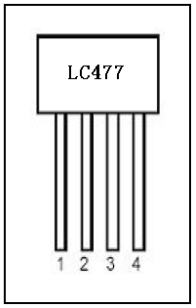

  國產(chan) 霍爾電路 LC477的管腳排列圖：

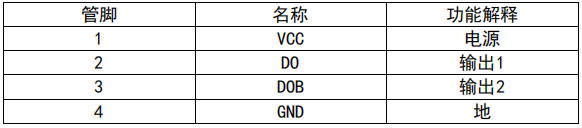

  國產(chan) 霍爾電路 LC477的引腳描述：









  國產(chan) 霍爾電路 LC477的極限參數：

  參數	符號	數值	單位
  電源電壓	VCC	20	V
  輸出電流	持續	200	mA
  	瞬間	700
  耗散功率	Pd	500(Ta=25℃)	mW
  		400(Ta=25℃)
  工作環境溫度	Ta	-20~80	℃
  存儲環境溫度	Ts	-50~150
  結溫（Max 值）	Tj	150
  焊接溫度	TL	230(10S)







  國產(chan) 霍爾電路 LC477的電參數特性：

  (VDD=14V,Ta=25℃,RL=820Ω,CL=20pF)

  參數	符號	測試條件		Min 值	Max 值	單位
  靜態電流	ICC	VCC=20V,Vpin2=OPEN Vpin3=OPEN		9	18	mA
  輸出飽和壓降	VCE(sink)	VCC=18V I=200mA			0.8	V
  	VCE(drive)	VCC=18V Ipin3 =200mA			1.3
  工作點	Bop	VCC=14V RL=820Ω,CL=20pF	A	10	50	G
  			B		90
  			C		130
  恢複點	Brp	VCC=14V RL=820Ω,CL=20pF	A	-50	-10	G
  			B	-90
  			C	-130
  遲滯區	Bhys	VCC=14V RL=820Ω,CL=20pF		35	100

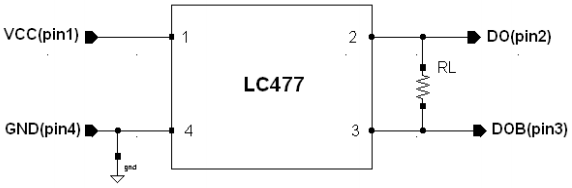

  國產(chan) 霍爾電路 LC477的測試線路圖：

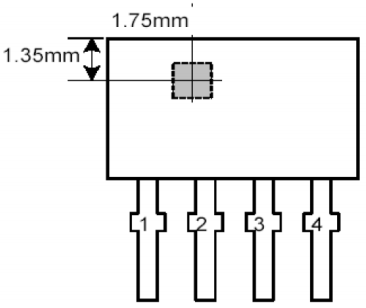

  國產(chan) 霍爾電路 LC477的感應點位置：

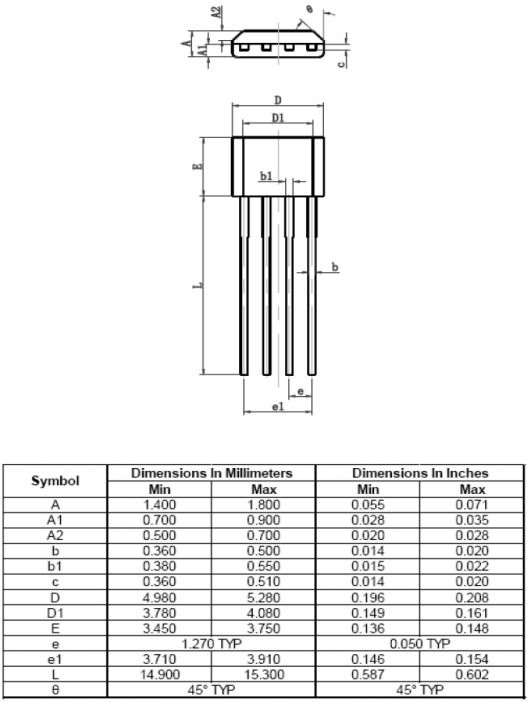

  國產(chan) 霍爾電路 LC477的封裝外形尺寸圖：










  ---
