  霍爾感應 霍爾芯片 LC277 TO-94 無刷直流風扇用霍爾IC







  霍爾芯片 LC277的描述：

          LC277是一內(nei) 置霍爾感應及輸出驅動於(yu) 一體(ti) 的雙極集成電路，廣泛應用於(yu) 各類大、小型雙相無刷直流風扇和直流馬達。它內(nei) 含調整器、保護二極管、霍爾電壓發生器、差分放大器、史密特觸發器和集電極開路輸出(DO， DOB)。

          當磁場大於(yu) 翻轉點（BOP），輸出DO開啟（低），同時DOB關(guan) 斷（高）。每路輸出狀態保持直到磁場強度低於(yu) 釋放點(BRP)，然後DO、DOB狀態翻轉。

          直流風扇應用中，有時需要檢測電源連接。內(nei) 部的反向二極管會(hui) 保護芯片但不會(hui) 保護線圈，如果有必要的話可以加一個(ge) 保護二極管來保護線圈。

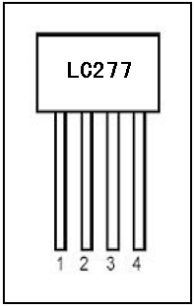

  霍爾芯片 LC277的引腳排列圖：

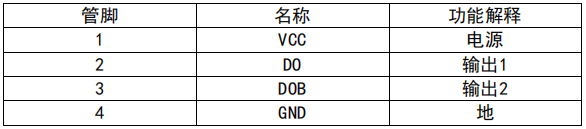

  霍爾芯片 LC277的引腳描述：









  霍爾芯片 LC277的特點：


  • LC277內(nei) 部有2個(ge) 不同的磁場翻轉點

  • 工作電壓範圍寬：3.5V-20V

  • 輸出能力強：可持續接納 300mA 電流

  • 內(nei) 含保護二極管，在異常情況下保護風扇不受損壞

  • 工作溫度：-20~+85℃

  • 封裝形式：TO-94








  霍爾芯片 LC277的應用：

  • 無刷直流馬達

  • 無刷直流風扇

  • 轉速計

  • 速度測量








  霍爾芯片 LC277的電參數特性：

  (VDD=14V,Ta=25℃,RL=820Ω,CL=20pF)

  參數	符號	測試條件		Min 值	Max 值	單位
  靜態電流	ICC	VCC=20V,Vpin2=OPEN Vpin3=OPEN		7	18	mA
  輸出飽和電壓	VSAT2	B>150G, VCC=14V Ipin2 =280mA			0.55	V
  	VSAT3	B<-150G, VCC=14V Ipin3 =280mA			0.55
  低電壓輸出保護電壓	VCE2	B>150G, VCC=3.5V Ipin2 =100mA			0.4
  	VCE3	B<-150G, VCC=3.5V Ipin3 =100mA			0.4
  輸出漏電流	IOL3	B>150G, VCC=14V Vpin3 =24V			5	uA
  	IOL2	B<-150G, VCC=14V Vpin2 =24V			5
  輸出通斷電壓	VOS2	VCC=0V, Ipin2 =-20uA		-0.8	-0.2	V
  	VOS3	VCC=0V, Ipin3 =-20uA		-0.8	-0.2
  工作點	Bop	VCC=14V RL=820Ω,CL=20pF	A	10	50	G
  			B	5	70
  			C		90
  			D		130
  恢複點	Brp	VCC=14V RL=820Ω,CL=20pF	A	-50	-10	G
  			B	-70	-5
  			C	-90
  			D	-130
  遲滯區	Bhys	VCC=14V RL=820Ω,CL=20pF		35	100

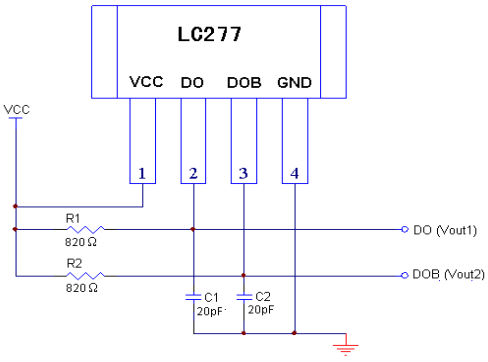

  霍爾芯片 LC277的測試線路圖：

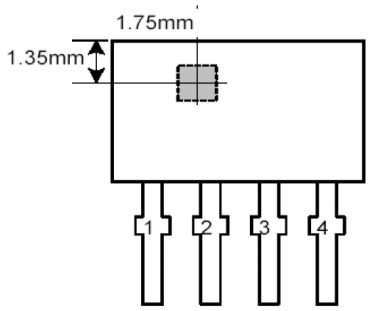

  霍爾芯片 LC277的感應點位置：









  ---
