SSM33 鋰電保護電路 鋰電保護IC SSM33的應用問題

• 來源：hth体育官网登录 更新時間：2021-02-25 10:15:35點擊：6次

•


  SSM33 鋰電保護電路 鋰電保護IC SSM33的應用問題







  鋰電保護IC SSM33的概述：

         SSM33 係列電路是一款高精度的單節可充電鋰電池的過充電和過放電保護電路，它集高精度過電壓充電保護、過電壓放電保護、過電流放電保護等性能於(yu) 一身。同時鑒於(yu)  CPC8的創新型封裝，SSM33 把低內(nei) 阻的 N-MOS 也集封在一起，而且又能兼容外擴 MOS 的需求。



         正常狀態下，SSM33 的 VDD 端電壓在過電壓充電 保護閾值（VOC）和過電壓放電保護閾值（VOD）之間，



         且其 CS 檢測端電壓在充電器檢測電壓（VCHG）與(yu) 過電流放電保護閾值（VEDI）之間，此時SSM33 的 OC 端和 OD 端都輸出高電平，分別使外接充電控製 N-MOS 管 Q1 和放電控製 N-MOS 管 Q2 導通。這時,既可以使用充電器對電池充電，也可以通過負載使電池放電。



         SSM33 通過檢測 VDD 或 CS 端電壓（相對於(yu)  GND 端）來進行過充/放電保護。當充/放電保護條件發生時，OC/OD 由高電平變為(wei) 低電平，使 Q1/Q2 由導通變為(wei) 截止，從(cong) 而充/放電過程停止。



         SSM33 對每種保護狀態都有相應的恢複條件，當恢複條件滿足以後，OC/OD 由低電平變為(wei) 高電平， 使 Q1/Q2 由截止變為(wei) 導通，從(cong) 而進入正常狀態。

  SSM33 對每種保護/恢複條件都設置了一定的延 遲時間，隻有在保護/恢複條件持續到相應的時間以後,才進行相應的保護/恢複。如果保護/恢複條件在相應的延遲時間以前消除，則不進入保護/恢複狀態。







  鋰電保護IC SSM33的特點：

  • 集封了先進的低內(nei) 阻 N-MOS，同時應實際應用需求可以外擴多個(ge)  N-MOS。

  • 單節鋰離子或聚合物電池的理想保護電路

  • 高精度的保護電壓（過充/過放）檢測

  • 在過放電情況下，可選擇允許低功耗模式或禁止低功耗模式

  • 高精度過電流放電保護檢測

  • 電池短路保護

  • 可選擇多種型號的檢測電壓和延遲時間

  • 可選擇不同型號 0V-電池充電允許/禁止

  • 極少的外圍元器件

  • 超小型化創新型的 CPC8 封裝








  鋰電保護IC SSM33的應用：

  • 鋰電池的充電、放電保護電路

  • 鋰電池保護板，移動電源，藍牙音箱

  • 電話機電池或其它鋰電池高精度保護器








  鋰電保護IC SSM33的管腳排列圖：

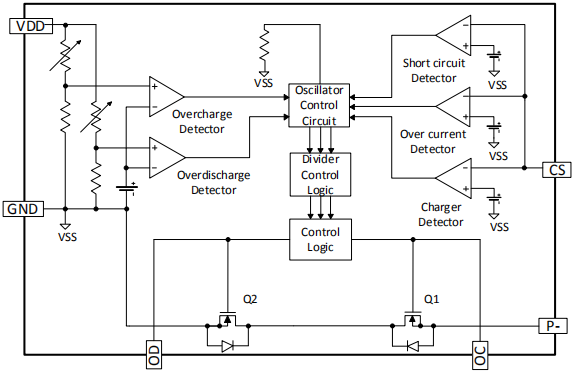

  鋰電保護IC SSM33的功能框架圖：

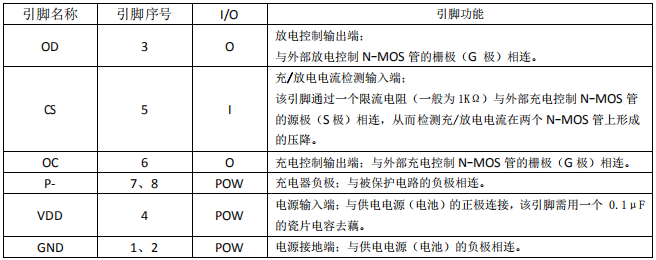

  鋰電保護IC SSM33的引腳描述：









  鋰電保護IC SSM33的極限參數：

  • 供電電源 VDD：-0.3V~+10V

  • CS、OC 端允許輸入電壓：VDD-35V~VDD+0.3V

  • OD 端允許輸入電壓：-0.3~VDD+0.3V

  • 工作溫度 TA：-40℃~+85℃

  • 結溫：150℃

  • 貯存溫度：-65℃~150℃

  • 焊接溫度（焊錫，10秒）：260℃


  注：超出所列的極限參數可能導致器件的永久性損壞。以上給出的僅(jin) 僅(jin) 是極限範圍，在這樣的極限條件下工作，器件的技術指標將得不到保證，長期在這種條件下還會(hui) 影響器件的可靠性。

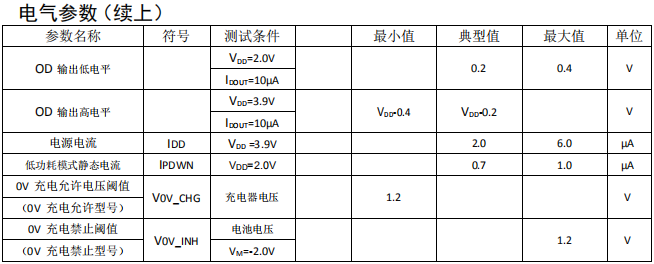

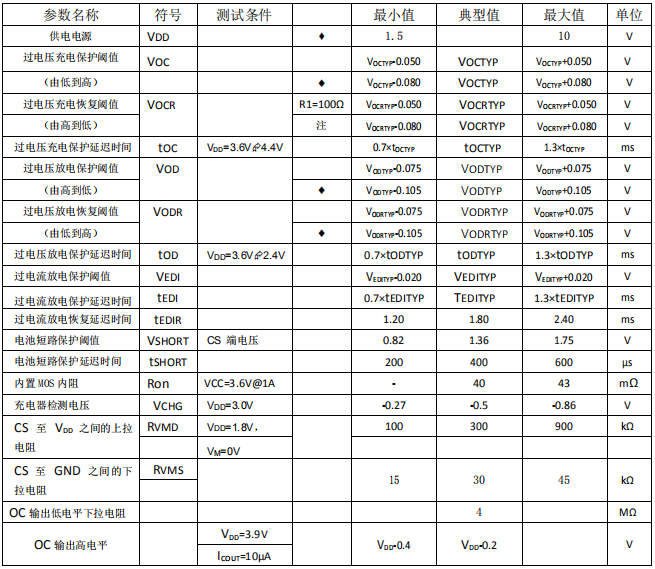

  鋰電保護IC SSM33的電特性：

  除非特別注明，典型的測試條件：V_DD=3.6V,T_A=25℃。標注“◆”的工作溫度為(wei) ：-40℃≤T_A≤85℃











  鋰電保護IC SSM33的應用中的幾個(ge) 問題：




  Q1 和 Q2 的選擇

          Q1和Q2可以選擇同型號的N-MOS 管，其柵極-源極開啟電壓 VGS（th）在 0.4V 與過電壓放電保護閾值 VOD 之間。如果 VGS（th）小於 0.4V，則可能會導致過電壓充電保護保護時，Q1 不能有效的“關閉”；如果 VGS（th）大於 VOD，則可能會在未進入過電壓放電保護狀態下，Q2 提前“關閉”。



          同時，Q1 和 Q2 的柵極-源極承受電壓 VGS 應大於使用充電器時 VDD 端的電壓，否則在對電池充電過程中，可能會導致 Q1 和 Q2 的損壞。




  C1 的確定




          CI 與 R1 構成濾波網絡，對 VDD 端電壓進行去藕。C1 可選擇 0.1μF 的陶瓷電容。







  R1 和 R2 的確定




          R1 的推薦使用 100Ω 的電阻，R2 的推薦使用 1kΩ 的電阻，要求 R1 的阻值小於(yu) R2。




          因為(wei) 各種檢測閾值是對於(yu) SSM33 電路 VDD 端電壓而言，而 VDD 端通過 R1 與(yu) 電池連接,如果 R1 太大，將會(hui) 導致各檢測閾值與(yu) 電池實際電壓偏差增加；同時，如果充電器接反，可能會(hui) 使 SSM33 電路的 VDD 端與(yu) GND 端電壓超過極限值，導致電路損壞，因此 R1 不宜太大，應控製在 500Ω 以內(nei) 。




          R2 不宜太小，當充電器接反或充電器充電電壓太高時，它可以作為(wei) 限流電阻來保護 SSM33 電路；同時 R2 亦不能太大，否則當充電器充電電壓太高時，充電電流將不能被有效“切斷”，因此，R2 應控製在 500Ω 至 1.3kΩ之間。

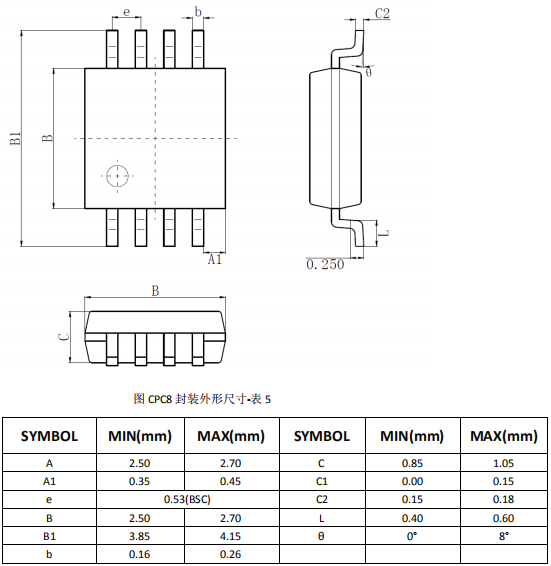

  鋰電保護IC SSM33的封裝尺寸：










  ---
