  達林頓管2003 國產(chan) 達林頓芯片 ULN2003應用電路圖

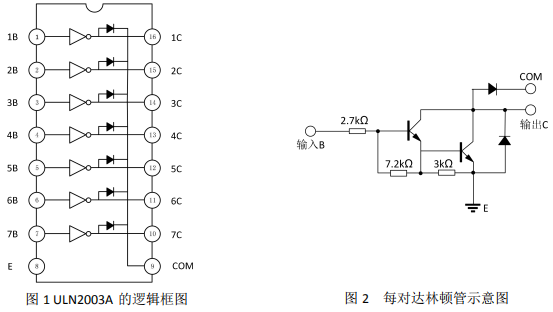

  國產(chan) 達林頓芯片 ULN2003的邏輯示意圖：









  國產(chan) 達林頓芯片 ULN2003的描述：

          ULN2003AN是一個(ge) 單片高電壓、高電流的達林頓晶體(ti) 管陣列集成電路。它是由7組NPN達林頓管組成的，它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個(ge) 達林頓對的集電極電流是250mA。達林頓管並聯可以承受更大的電流。此電路主要應用於(yu) 繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體(ti) 放電），線路驅動器和邏輯驅動器。

          ULN2003AN的每組達林頓都有一個(ge) 2.7kΩ串聯電阻，可以直接和TTL或5V CMOS裝置。







  國產(chan) 達林頓芯片 ULN2003的特點：


  • 250mA 額定集電極電流（單個(ge) 輸出）

  • 工作電壓：30V（MAX值）

  • 輸入和各種邏輯類型兼容








  國產(chan) 達林頓芯片 ULN2003的極限參數：

  （除非有特殊要求，T_A=25℃）

  參數	符號	數值	單位
  集電極和發射極之間的電壓	VCE	50	V
  輸入電壓	VI	30
  集電極電流峰值	IC	250	mA
  總的發射端電流	IOK	1500
  功耗	PD	950(Ta=25℃) 495(Ta＜85℃)	mW
  工作溫度	Topr	-20~+85	℃
  存儲溫度	Tstg	-65~+150

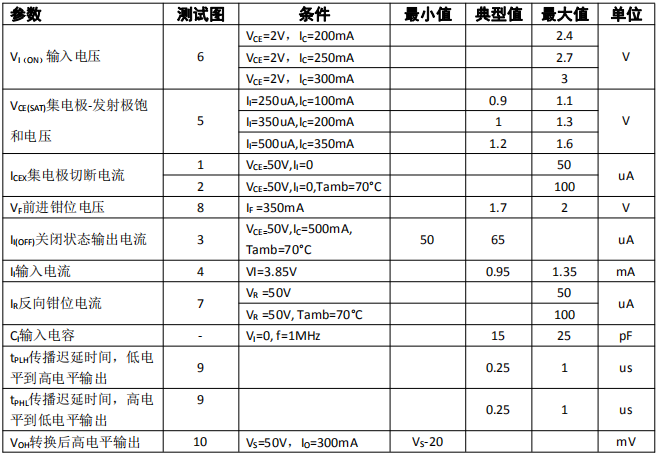

  國產(chan) 達林頓芯片 ULN2003的電特性：

  （除非有特殊要求，T_A=25℃）

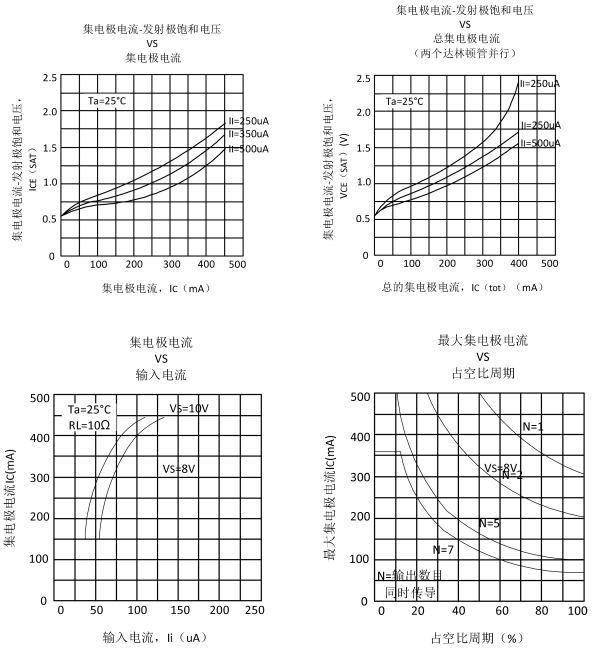

  國產(chan) 達林頓芯片 ULN2003的典型特性曲線圖：

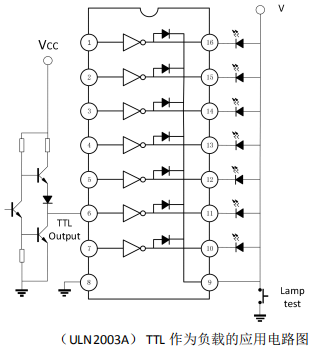

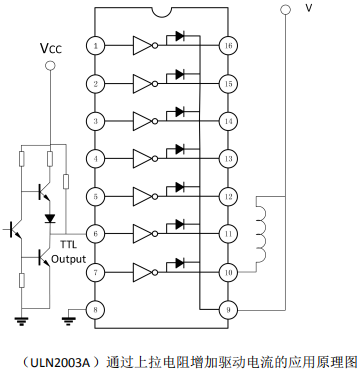

  國產(chan) 達林頓芯片 ULN2003的應用電路圖：









  ---
