雙電源工作運放IC LM258 國產雙運算放大器 LM258

• 來源：hth体育官网登录 更新時間：2020-12-29 09:39:18點擊：6次

•


  雙電源工作運放IC LM258 國產(chan) 雙運算放大器 LM258







  國產(chan) 雙運算放大器 LM258的管腳排列圖：









  國產(chan) 雙運算放大器 LM258的概述：

          LM258是由兩(liang) 個(ge) 獨立的高增益運算放大器組成。可以是單電源工作，也可以是雙電源工作，電源的功耗電流與(yu) 電源電壓大小無關(guan) 。應用範圍包括音頻放大器、工業(ye) 控製、DC增益部件和所有常規運算放大電路。LM258采用DIP8或SOP8封裝形式。







  國產(chan) 雙運算放大器 LM258的主要特點：

  • 可單電源或雙電源工作

  • 包含兩(liang) 個(ge) 運算放大器

  • 邏輯電路匹配

  • 功耗小

  • 頻率範圍寬

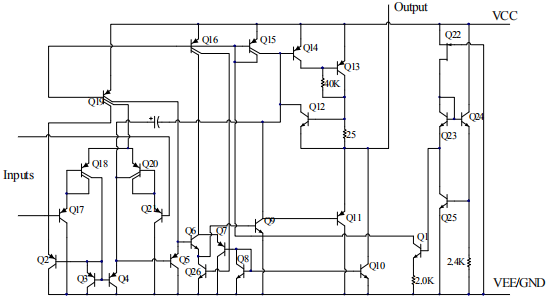

  國產(chan) 雙運算放大器 LM258的功能框圖（每路運放）：









  國產(chan) 雙運算放大器 LM258的極限值：

  （如無其他規定，Tamb=25℃）

  參數名稱	數值	單位
  電源電壓	32或±16	V
  差分輸入電壓	32
  輸入電壓	-0.3~VCC
  功耗	830（DIP封裝）	mW
  	530（SOP封裝）
  輸入電流（VIN＜-0.3V）	50	mA
  工作結溫（MAX）	150	℃
  工作環境溫度	-25~85
  貯存溫度	-65~150

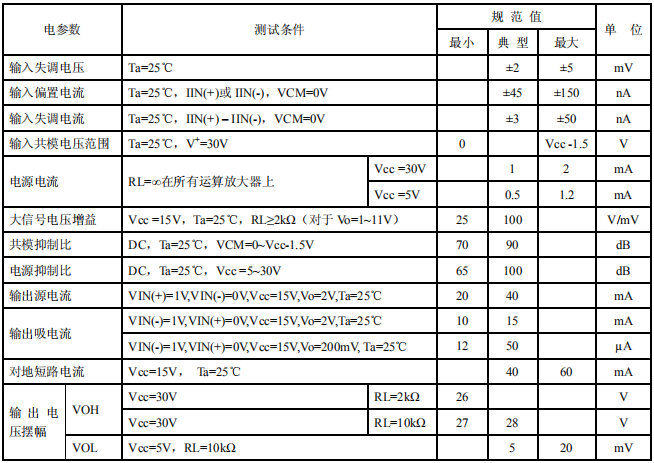

  國產(chan) 雙運算放大器 LM258的電特性：

  （如無其他規定，Vcc=5V）

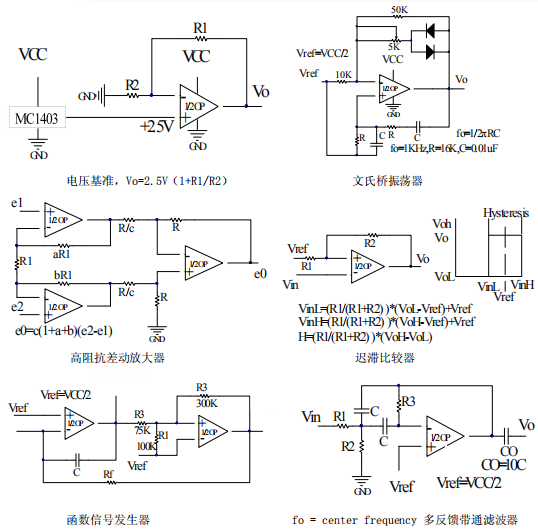

  國產(chan) 雙運算放大器 LM258的典型應用圖：

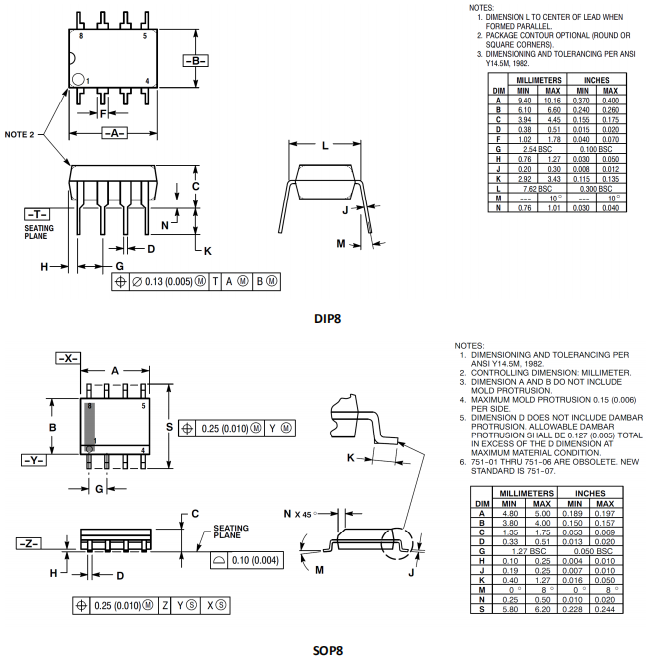

  國產(chan) 雙運算放大器 LM258的封裝外形尺寸：









  ---
