可控矽整流的基本伏安特性？

• 來源：hth体育官网登录 更新時間：2020-12-18 17:44:38點擊：6次

•

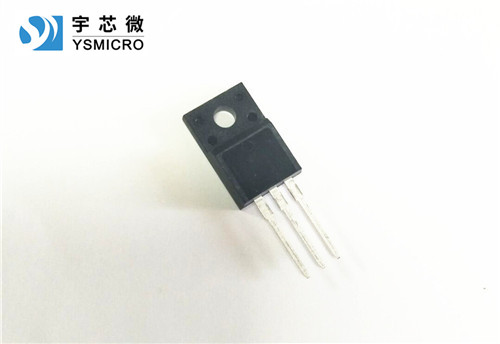

          (Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體(ti) 積小、效率高、壽命長等優(you) 點。在自動控製係統中，可作為(wei) 大功率驅動器件，實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。那麽(me) 可控矽整流的基本伏安特性？



          1、反向特性




          當控製極開路，陽極加上反向電壓時，J2結正偏，但J1、J2結反偏。此時隻能流過很小的反向飽和電流，當電壓進一步提高到J1結的雪崩擊穿電壓後，接差J3結也擊穿，電流迅速增加，圖3的特性開始彎曲，如特性OR段所示，彎曲處的電壓URO叫“反向轉折電壓”。此時，可控矽會(hui) 發生永久性反向。




          2、正向特性




          當控製極開路，陽極上加上正向電壓時，J1、J3結正偏，但J2結反偏，這與(yu) 普通PN結的反向特性相似，也隻能流過很小電流，這叫正向阻斷狀態，當電壓增加，圖3的特性發生了彎曲，如特性OA段所示，彎曲處的是UBO叫：正向轉折電壓。




          由於(yu) 電壓升高到J2結的雪崩擊穿電壓後，J2結發生雪崩倍增效應，在結區產(chan) 生大量的電子和空穴，電子時入N1區，空穴時入P2區。進入N1區的電子與(yu) 由P1區通過J1結注入N1區的空穴複合，同樣，進入P2區的空穴與(yu) 由N2區通過J3結注入P2區的電子複合，雪崩擊穿，進入N1區的電子與(yu) 進入P2區的空穴各自不能全部複合掉。




          這樣，在N1區就有電子積累，在P2區就有空穴積累，結果使P2區的電位升高，N1區的電位下降，J2結變成正偏，隻要電流稍增加，電壓便迅速下降，出現所謂負阻特性，見圖3的虛線AB段。




          這時J1、J2、J3三個(ge) 結均處於(yu) 正偏，可控矽便進入正向導電狀態---通態，此時，它的特性與(yu) 普通的PN結正向特性相似，可見的BC段。







  ---
