BT139 16A华体会体育沃尔夫斯堡 家電用晶閘管 BT139
家電用晶閘管 BT139的特點:
NPNPN 五層結構的矽雙向器件
P 型對通擴散隔離
台麵玻璃鈍化工藝
背麵多層金屬電極
工作結溫高,換向能力強
高電壓變化率 dV/dt
大電流變化率 dI/dt
符合 RoHS 規範
封裝:TO-220B、TO-220C、TO-263
家電用晶閘管 BT139的引腳圖:
家電用晶閘管 BT139的應用:
BT139可控矽應用於(yu) :加熱控製器、調光/調速控製器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器。
家電用晶閘管 BT139的極限參數(TCASE=25℃):
符號 | 參數 | 數值 | 單位 |
VDRM/VRRM | 斷態重複峰值電壓 | 600/800 | V |
IT(RMS) | 通態均方根電流 | 16 | A |
ITSM | 通態不重複浪湧電流 | 140 | |
I2t | I2t 值 | 98 | A2s |
IGM | 門極峰值電流 | 2 | A |
PGM | 門極峰值功率 | 5 | W |
PG(AV) | 門極平均功率 | 0.5 | |
TSTG | 存儲溫度 | -40~+150 | ℃ |
Tj | 工作結溫 | -40~+125 |
家電用晶閘管 BT139的電特性:
1、三象限參數:
符號 | 參數 | 數值 | 單位 | |
SW | CW | |||
IGT | 門極觸發電流 | ≤10 | ≤25 | mA |
VGT | 門極觸發電壓 | ≤1.3 | V | |
VGD | 門極不觸發電壓 | ≥0.2 | ||
IH | 維持電流 | ≤15 | ≤30 | mA |
IL | 擎住電流 I-III | ≤20 | ≤30 | |
擎住電流 II | ≤25 | ≤40 | ||
dVD/dt | 斷態電壓臨界上升率 | ≥40 | ≥80 | V/μs |
VTM | 通態壓降 | ≤1.55 | V |
2、四象限參數:
符號 | 參數 | 數值 | 單位 | ||
D | E | F | |||
IGT | 門極觸發電流 I-II-III | ≤5 | ≤10 | ≤25 | mA |
門極觸發電流 IV | ≤10 | ≤25 | ≤70 | ||
VGT | 門極觸發電壓 | ≤1.3 | V | ||
VGD | 門極不觸發電壓 | ≥0.2 | |||
IH | 維持電流 | ≤10 | ≤25 | ≤30 | mA |
IL | 擎住電流 I-III-IV | ≤15 | ≤30 | ≤40 | |
擎住電流 II | ≤20 | ≤40 | ≤70 | ||
dVD/dt | 斷態電壓臨界上升率 | ≥10 | ≥20 | ≥50 | V/μs |
VTM | 通態壓降 | ≤1.55 | V |

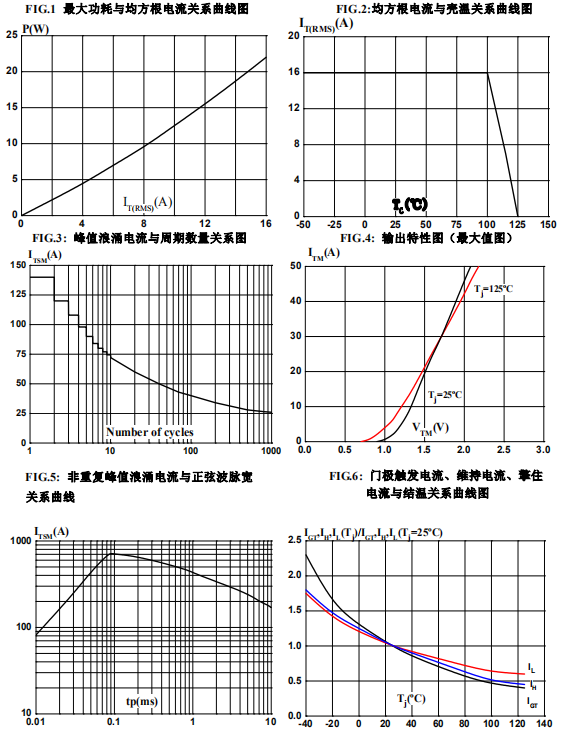

家電用晶閘管 BT139的參數特性曲線:
