MOS管2316 場效應管型號 GM2316 N溝道MOS管

• 來源：hth体育官网登录 更新時間：2020-12-07 09:08:09點擊：6次

•


  MOS管2316 場效應管型號 GM2316 N溝道MOS管







  N溝道MOS管 GM2316的引腳圖：









  N溝道MOS管 GM2316的極限值：

  • 漏極-源極電壓 BV_DSS：20V

  • 柵極-源極電壓 V_GS：±8V

  • 漏極電流-連續 I_D：6.5A

  • 漏極電流-脈衝(chong) I_DM：30A

  • 總耗散功率 P_D：1400mW

  • 結溫 T_j：150℃

  • 存儲(chu) 溫度 T_stg：-55~+150℃








  N溝道MOS管 GM2316的電特性：


  （如無特殊說明，T_A=25℃）

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	20			V
  柵極開啟電壓	VGS(th)	0.4		1
  內附二極管正向壓降	VSD			1
  零柵壓漏極電流 VGS=0V,VDS=16V	IDSS			1	uA
  零柵壓漏極電流 VGS=0V,VDS=16V,TA=55℃				5
  柵極漏電流 VGS=±4.5V,VDS=0V	IGSS			±1	uA
  柵極漏電流 VGS=±8V,VDS=0V				±10
  靜態漏源導通電阻 ID=6.5A,VGS=4.5V	RDS(ON)			22	mΩ
  靜態漏源導通電阻 ID=5.5A,VGS=2.5V				26
  靜態漏源導通電阻 ID=5A,VGS=1.8V				34
  輸入電容	CISS		1160		pF
  輸出電容	COSS		180
  開啟時間	t(on)		8		ns
  關斷時間	t(off)		60

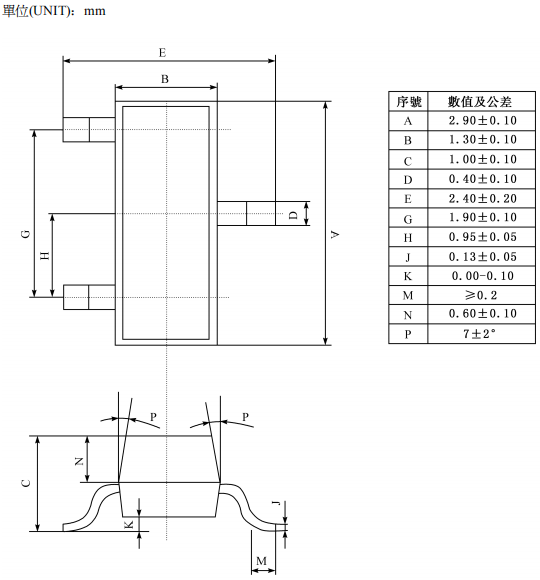

  N溝道MOS管 GM2316的封裝外形尺寸：









  ---
