  可控矽100-8 华体会竞猜app MCR100-8 SOT-89-3L 可控矽的應用







  华体会竞猜app MCR100-8的應用領域：

  • 脈衝(chong) 點火器

  • 負離子發生器

  • 邏輯電路驅動

  • 彩燈控製器

  • 漏電保護器

  • 吸塵器軟啟動








  华体会竞猜app MCR100-8的引腳圖：









  华体会竞猜app MCR100-8的特點：

  • PNPN 四層結構的矽單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：SOT-89-3L







  华体会竞猜app MCR100-8的極限參數(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM ------------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) --------------------------------------------------  0.8A

  • 通態平均電流 I_T(AV) ------------------------------------------------------  0.5A

  • 通態不重複浪湧電流 I_TSM -----------------------------------------------  8A

  • 通態電流臨(lin) 界上升率 dI_T/dt -----------------------------------------------  50A/μs

  • 門極峰值電流 I_GM ---------------------------------------------------------  0.2A

  • 門極峰值功率 P_GM --------------------------------------------------------  0.5W

  • 門極平均功率 P_G(AV) ------------------------------------------------------  0.1W

  • 存儲(chu) 溫度 T_STG -------------------------------------------------------------  -40~+150℃

  • 工作結溫 T_J ----------------------------------------------------------------  -40~+110℃








  华体会竞猜app MCR100-8的電性能：

  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.8	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	3	mA
  IL	擎住電流	4
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.5	V

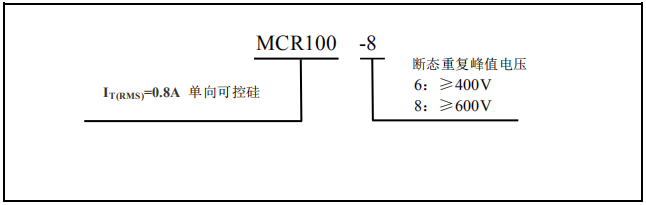

  华体会竞猜app MCR100-8的型號、標識說明：

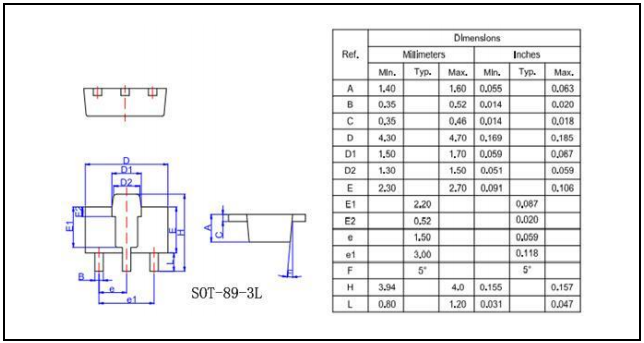

  华体会竞猜app MCR100-8的封裝外形尺寸：









  ---
