  貼片MOS管 1029 SOT-23 -100V場效應管 GM1029

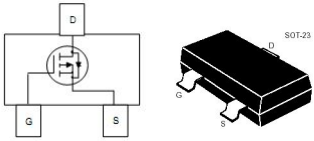

  貼片MOS管 GM1029的引腳圖：









  貼片MOS管 GM1029的極限值：

  • 漏極-源極電壓 BV_DSS：-100V

  • 柵極-源極電壓 V_GS：±20V

  • 漏極電流-連續 I_D：-1.5A

  • 漏極電流-脈衝(chong) I_DM：-5A

  • 總耗散功率(T_A=25℃) P_D：1250mW

  • 結溫 T_J：150℃

  • 存儲(chu) 溫度 T_stg：-55~+150℃








  貼片MOS管 GM1029的電特性：

  (如無特殊說明，T_A=25℃)

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	-95			V
  柵極開啟電壓	VGS(th)	-1		-3
  內附二極管正向壓降	VSD			-1.2
  零柵壓漏極電流	IDSS			-1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=-2A,VGS=-10V	RDS(ON)		290	300	mΩ
  靜態漏源導通電阻 ID=-1.8A,VGS=-4.5V			300	330
  輸入電容	CISS		900		pF
  輸出電容	COSS		100
  開啟延遲時間	td(on)		38		ns
  開啟上升時間	tr		18
  關斷延遲時間	td(off)		51
  開啟下降時間	tf		6







  ---
