  30VN溝道MOS管 GMW010N03 TO-252 貼片MOSFET







  30VN溝道MOS管 GMW010N03的應用領域：

  • 電源管理

  • 脈寬調製

  • 負載開關(guan) 應用








  30VN溝道MOS管 GMW010N03的特點：

  • 低導通電阻和最大直流電流能力

  • 超高元胞密度設計

  • 封裝形式：TO-252

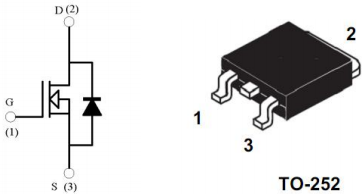

  30VN溝道MOS管 GMW010N03的引腳排列圖：









  30VN溝道MOS管 GMW010N03的電特性：


  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	30	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續 TC=25℃	ID	40	A
  漏極電流-脈衝	IDM	160
  總耗散功率 TC=25℃	PTOT	40	W
  熱阻	RθJC	3	℃/W
  結溫/存儲溫度	TJ,Tstg	-55~150	℃







  30VN溝道MOS管 GMW010N03的電特性：


  如無特殊說明，T_A=25℃

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	30			V
  柵極開啟電壓	VGS(th)	1	1.5	2.5
  零柵壓漏極電流	IDSS			1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=20A,VGS=10V	RDS(ON)		7.6	10	mΩ
  靜態漏源導通電阻 ID=10A,VGS=4.5V			11	17
  內附二極管正向壓降	VSD			1.2	V
  輸入電容	CISS		1000		pF
  共源輸出電容	COSS		140
  回饋電容	CRSS		100
  柵極電荷密度	Qg		23		nC
  柵源電荷密度	Qgs		4
  柵漏電荷密度	Qgd		7
  開啟延遲時間	td(on)		7		ns
  開啟上升時間	tr		23
  關斷延遲時間	td(off)		30
  開啟下降時間	tf		5

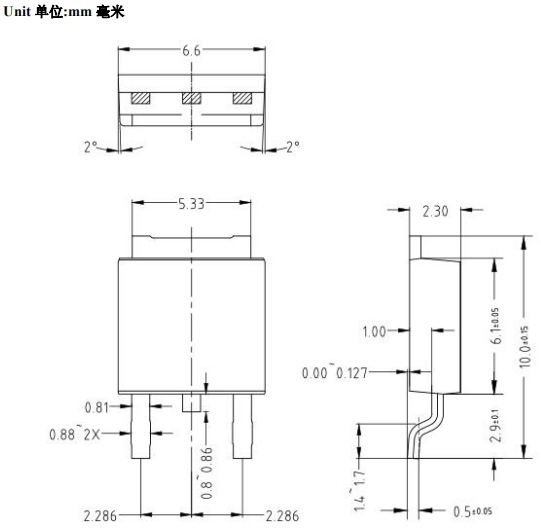

  30VN溝道MOS管 GMW010N03的封裝外形尺寸：









  ---
