  BT138 12A华体会体育沃尔夫斯堡 BT138 TO-220C 插件可控矽







  12A华体会体育沃尔夫斯堡 BT138的應用領域：


          BT138华体会体育沃尔夫斯堡應用於(yu) ：加熱控製器、調速控製器、洗衣機、攪拌機、咖啡壺、電動工具、吸塵器等家用電器。







  12A华体会体育沃尔夫斯堡 BT138的引腳圖：









  12A华体会体育沃尔夫斯堡 BT138的特點：


  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-220C








  12A华体会体育沃尔夫斯堡 BT138的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM ---------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) ------------------------------------------------  12A

  • 通態不重複浪湧電流 I_TSM ---------------------------------------------  95A

  • 通態電流臨(lin) 界上升率 dI_T/dt --------------------------------------------  50A/μs

  • 門極峰值電流 I_GM ------------------------------------------------------  2A

  • 門極峰值功率 P_GM ------------------------------------------------------  5W

  • 門極平均功率 P_G(AV) ---------------------------------------------------  0.5W

  • 存儲(chu) 溫度 T_STG -----------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j --------------------------------------------------------------  -40~+125℃








  12A华体会体育沃尔夫斯堡 BT138的電特性：

  ⑴、三象限參數：

  符號	參數	數值		單位
  		SW	CW
  IGT	門極觸發電流	≤10	≤25	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	≤30	mA
  IL	擎住電流 I-III	≤20	≤30
  	擎住電流 II	≤25	≤40
  dVD/dt	斷態電壓臨界上升率	≥40	≥80	V/μs
  VTM	通態壓降	≤1.55		V







  ⑵、四象限參數：

  符號	參數	數值			單位
  		D	E	F
  IGT	門極觸發電流 I-II-III	≤5	≤10	≤25	mA
  	門極觸發電流 IV	≤10	≤25	≤70
  VGT	門極觸發電壓 I-II-III-IV	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤30	≤30	mA
  IL	擎住電流 I-III-IV	≤15	≤30	≤40
  	擎住電流 II	≤20	≤40	≤60
  dVD/dt	斷態電壓臨界上升率	≥10	≥20	≥50	V/μs
  VTM	通態壓降	≤1.55			V

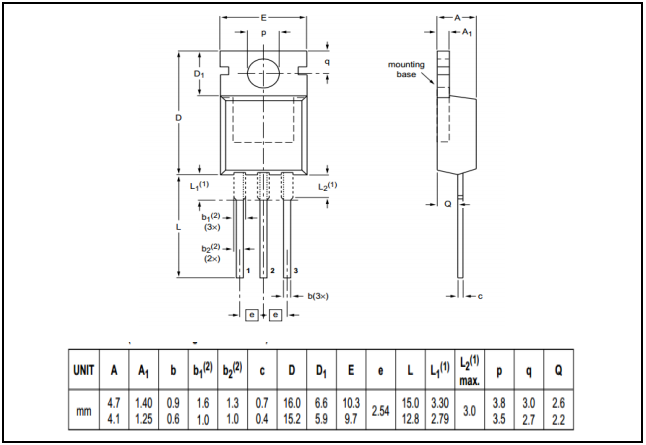

  12A华体会体育沃尔夫斯堡 BT138的封裝外形尺寸：









  ---
