  達林頓芯片 ULN2001 達林頓管 ULN2001D引腳的功能







  達林頓芯片 ULN2001的描述：

         ULN2001D是一個(ge) 單片高電壓、高電流的達林頓晶體(ti) 管整列集成電路。由3組NPN達林頓管組成。它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個(ge) 達林頓對的集電極電流是250mA。







  達林頓芯片 ULN2001的特點：

  • 250mA額定集電極電流(單個(ge) 輸出)

  • 最高工作電壓：50V

  • 輸入和各種邏輯類型兼容

  • 封裝形式：DIP-8、SOP-8








  達林頓芯片 ULN2001的應用領域：

  • 繼電器驅動器

  • 字錘驅動器

  • 燈驅動器

  • 邏輯驅動器








  達林頓芯片 ULN2001的極限值：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  集電極和發射極之間的電壓	VCE	50	V
  輸入電壓	VI	30
  集電極電流峰值	IC	250	mA
  總的發射端電流	IOK	1500
  功耗 Tamb=25℃	PD	950	mW
  功耗 Tamb=85℃		495
  工作溫度	Topr	-20~+85	℃
  貯存溫度	Tstg	-65~+150

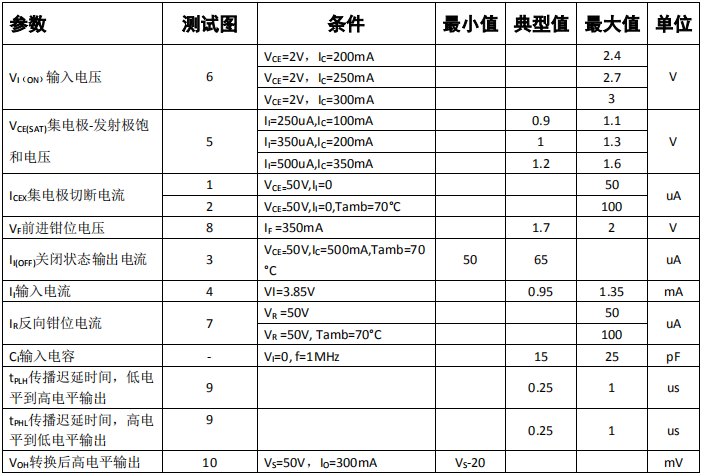

  達林頓芯片 ULN2001的電特性：

  除非有特殊要求，T_A=25℃

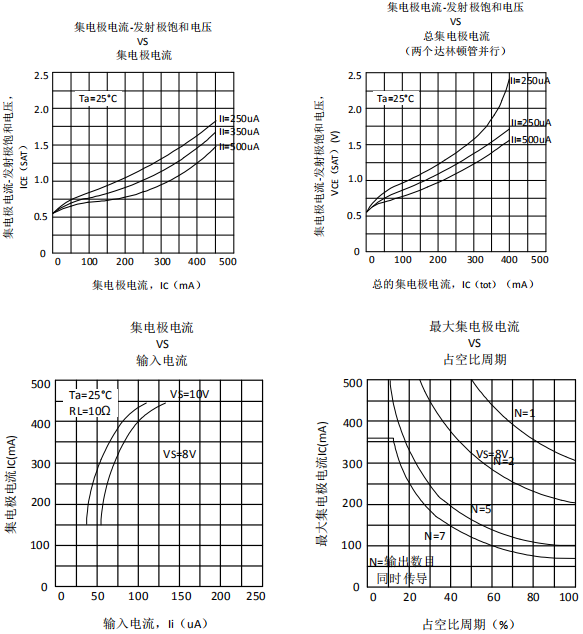

  達林頓芯片 ULN2001的典型特性曲線圖：









  ---
