MOS管3443 增強型場效應管 GM3443 SOT-23

• 來源：hth体育官网登录 更新時間：2020-10-22 09:43:26點擊：6次

•


  MOS管3443 增強型場效應管 GM3443 SOT-23

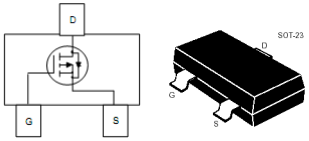

  增強型場效應管 GM3443的引腳圖：










  增強型場效應管 GM3443的極限值：


  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	-20	V
  柵極-源極電壓	VGS	±12
  漏極電流-連續	ID	-4.7	A
  漏極電流-脈衝	IDM	-20
  總耗散功率(TA=25℃)	PD	1100	mW
  結溫	TJ	150	℃
  存儲溫度	Tstg	-55~+150







  增強型場效應管 GM3443的電特性：
  (如無特殊說明，T_A=25℃)

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	-20			V
  柵極開啟電壓	VGS(th)	-0.6		-1.4
  內附二極管正向壓降	VSD			-1.2
  零柵壓漏極電流	IDSS			-1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=-4.7A,VGS=-4.5V	RDS(ON)		58	70	mΩ
  靜態漏源導通電阻 ID=-1A,VGS=-2.5V			75	110
  輸入電容	CISS		600		pF
  輸出電容	COSS		120
  開啟時間	t(on)		8		ns
  關斷時間	t(off)		60

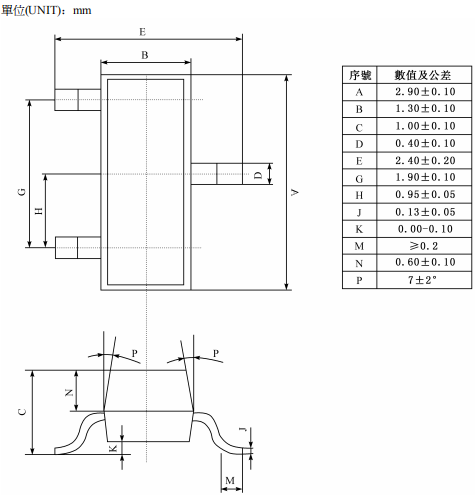

  增強型場效應管 GM3443的封裝外形尺寸：









  ---
