  -60V MOSFET GMF25P06 TO-220F P溝道MOS管







  P溝道MOS管 GMF25P06的特點：

  • 超低導通電阻

  • 快速開關(guan) 能力

  • 封裝形式：TO-220F








  P溝道MOS管 GMF25P06的應用領域：


  • 開關(guan) 電源

  • DC-DC 變換和不間斷電源

  • 脈寬調製電機控製

  • 普通開關(guan) 應用








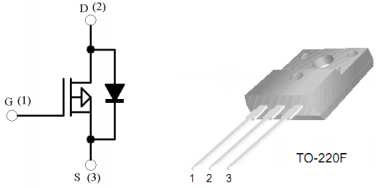

  P溝道MOS管 GMF25P06的內(nei) 部結構：









  P溝道MOS管 GMF25P06的極限值：


  • 漏極-源極電壓 BV_DSS：-60V

  • 柵極-源極電壓 V_GS：±20V

  • 漏極電流-連續(T_C=25℃) I_D：-25A

  • 漏極電流-脈衝(chong) I_DM：-100A

  • 總耗散功率 (T_C=25℃) P_TOT：40W

  • 熱阻 R_θJA：62.5℃/W

  • 結溫/存儲(chu) 溫度 T_J，T_stg：-55~150℃








  P溝道MOS管 GMF25P06的電特性：


  (如無特殊說明，T_A=25℃)


  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	-60			V
  柵極開啟電壓	VGS(th)	-1	-1.6	-2.5
  零柵壓漏極電流 VGS=0V,VDS=-60V	IDSS			-500	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=-12.5A,VGS=-10V	RDS(ON)		45	60	mΩ
  靜態漏源導通電阻 ID=-12.5A,VGS=-4V			80	110
  源極-漏極電流	ISD			-25	A
  內附二極管正向壓降	VSD			-3	V
  輸入電容	CISS		2000		pF
  共源輸出電容	COSS		700
  柵極電荷密度	Qg		7		nC
  開啟延遲時間	td(on)		15		ns
  開啟上升時間	tr		80
  關斷延遲時間	td(off)		190
  開啟下降時間	tf		90

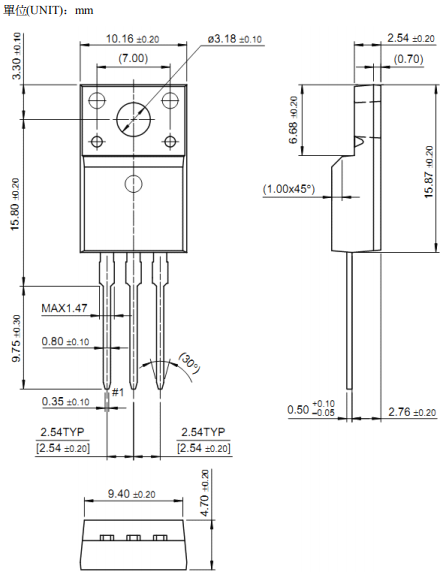

  P溝道MOS管 GMF25P06的封裝外形尺寸：









  ---
