  P溝道場效應管 EMB09P03H EDFN 5X6 貼片MOS管

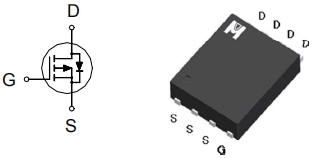

  貼片MOS管 EMB09P03H的引腳圖：










  貼片MOS管 EMB09P03H的極限參數：

  (除非有特殊要求，T_C=25℃)

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	-30	V
  柵極-源極電壓	VGS	+25
  漏極電流-連續 TC=25℃	ID	-70	A
  漏極電流-連續 TC=100℃		-50
  漏極電流-脈衝	IDM	-140
  雪崩電流	IAS	-20
  雪崩能量	EAS	20	mJ
  功耗 TC=25℃	PD	50	W
  功耗 TC=100℃		26
  結溫和存儲溫度	Tj,Tstg	-55~150	℃







  貼片MOS管 EMB09P03H的電特性：

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	V(BR)DSS	-30			V
  柵極開啟電壓	VGS(th)	-1	-1.5	-3
  柵極漏電流 VDS=0V,VGS=±20V	IGSS			±100	nA
  柵極漏電流 VDS=0V,VGS=±25V				±500
  零柵壓漏極電流 VDS=-24V,VGS=0V	IDSS			-1	μA
  零柵壓漏極電流 VDS=-20V,VGS=0V,TJ=125℃				-10
  靜態漏源導通電阻 VGS=-10V,ID=-25A	RDS(ON)		8.5	9.5	mΩ
  靜態漏源導通電阻 VGS=-4.5V,ID=-10A			13.5	17
  正向跨導	gfs		24		S
  輸入電容	Ciss		3067		pF
  輸出電容	Coss		453
  反向傳輸電容	Crss		398
  柵源電荷密度	Qgs		6.5		nC
  柵漏電荷密度	Qgd		10
  開啟延遲時間	td(on)		20		nS
  開啟上升時間	tr		18
  關斷延遲時間	td(off)		55
  開啟下降時間	tf		10

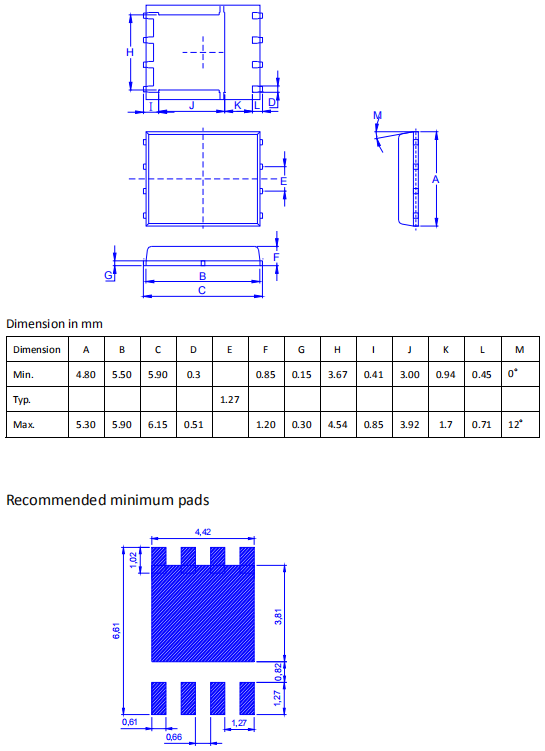

  貼片MOS管 EMB09P03H的封裝外形尺寸：









  ---
