穩壓電源電路圖合集，請快快收藏！
本文來源：21IC中國電子網
對於(yu) 穩壓電源來說，大家並不陌生，那電壓穩壓電路設計該怎麽(me) 設計呐?

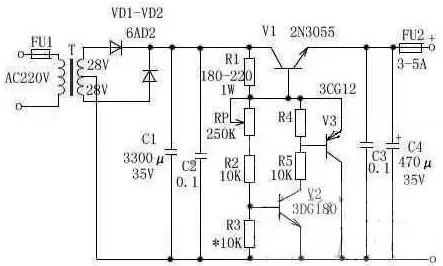

1、3～25V 電壓可調穩壓電路圖
此穩壓電源可調範圍在 3.5V～25V 之間任意調節，輸出電流大，並采用可調穩壓管式電路，從(cong) 而得到滿意平穩的輸出電壓。
工作原理：經整流濾波後直流電壓由 R1 提供給調整管的基極，使調整管導通，在 V1 導通時電壓經過 RP、R2 使 v2 導通，接著 V3 也導通，這時 V1、V2、 V3 的發射極和集電極電壓不再變化(其作用完全與(yu) 穩壓管一樣)。調節 RP，可得到平穩的輸出電壓，R1、RP、R2 與(yu) R3 比值決(jue) 定本電路輸出的電壓值。
元器件選擇：變壓器 T 選用 80W～100W，輸入 AC220V，輸出雙繞組 AC28V。FU1 選用 1A，FU2 選用 3A～5A。VD1、VD2 選用 6A02。RP 選用 1W 左右普通電位器，阻值為(wei) 250K～330K，C1 選用 3300μF/35V 電解電容，C2、C3 選用 0.1μF 獨 .. 石電容，C4 選用 470μF/35V 電解電容。R1 選用 180～220Ω/0.1W～1W，R2、R4、R5 選用 10KΩ、1/8W。V1 選用 2N3055，V2 選用 3DG180 或 2SC3953，V3 選用 3CG12 或 3CG80。

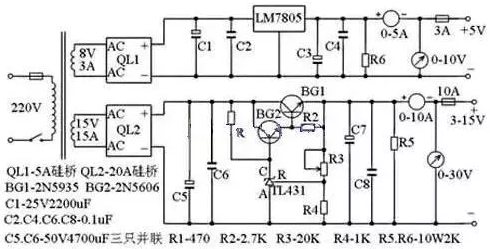

2、10A，3～15V 穩壓可調電源電路圖
無論檢修電腦還是電子製作都離不開穩壓電源，下麵介紹一款直流電壓從(cong) 3V 到 15V 連續可調的穩壓電源，最大電流可達 10A，該電路用了具有溫度補償(chang) 特性的，高精度的標準電壓源集成電路 TL431，使穩壓精度更高，如果沒有特殊要求，基本能滿足正常維修使用，電路見下圖。
其工作原理分兩(liang) 部分，第一部分是一路固定的 5V1.5A 穩壓電源電路。第二部分是另一路由 3 至 15V 連續可調的高精度大電流穩壓電路。第一路的電路非常簡單，由變壓器次 . 級 8V 交流電壓通過矽橋 QL1 整流後的直流電壓經 C1 電解電容濾波後，再由 5V 三端穩壓塊 LM7805 不用作任何調整就可在輸出端產(chan) 生固定的 5V1A 穩壓電源，這個(ge) 電源在檢修電腦板時完全可以當作內(nei) 部電源使用。
第二部分與(yu) 普通串聯型穩壓電源基本相同，所不同的是使用了具有溫度補償(chang) 特性的，高精度的標準電壓源集成電路 TL431，所以使電路簡化，成本降低，而穩壓性能卻很高。圖中電阻 R4，穩壓管 TL431，電位器 R3 組成一個(ge) 連續可調的恒壓源，為(wei) BG2 基極提供基準電壓，穩壓管 TL431 的穩壓值連續可調，這個(ge) 穩壓值決(jue) 定了穩壓電源的最大輸出電壓，如果你想把可調電壓範圍擴大，可以改變 R4 和 R3 的電阻值，當然變壓器的次級電壓也要提高。變壓器的功率可根據輸出電流靈活掌握，次 . 級電壓 15V 左右。
橋式整流用的整流管 QL 用 15-20A 矽橋，結構緊湊，中間有固定螺絲(si) ，可以直接固定在機殼的鋁板上，有利散熱。調整管用的是大電流 NPN 型金屬殼矽管，由於(yu) 它的發熱量很大，如果機箱允許，盡量購買(mai) 大的散熱片，擴大散熱麵積，如果不需要大電流，也可以換用功率小一點的矽管，這樣可以做的體(ti) 積小一些。濾波用 50V4700uF 電解電容 C5 和 C7 分別用三隻並聯，使大電流輸出更穩定，另外這個(ge) 電容要買(mai) 體(ti) 積相對大一點的，那些體(ti) 積較小的同樣標注 50V4700uF 盡量不用，當遇到電壓波動頻繁，或長時間不用，容易失效。
最後再說一下電源變壓器，如果沒有能力自己繞製，有買(mai) 不到現成的，可以買(mai) 一塊現成的 200W 以上的開關(guan) 電源代替變壓器，這樣穩壓性能還可進一步提高，製作成本卻差不太多，其它電子元件無特殊要求，安裝完成後不用太大調整就可正常工作。
