  鋰電充電控製電路 LC3053D SOT23-6 鋰電充電芯片







  鋰電充電芯片 LC3053D的概述：

          LC3053D是一款專(zhuan) 門為(wei) 高精度的線性單節鋰電池充電器設計的控製電路，非常適合那些低成本、便攜式的充電器使用。它集高精度恒定電流充電、恒定電壓充電、電池狀態檢測、溫度保護、充電結束低泄漏、充電狀態指示等性能於(yu) 一身，可以廣泛地使用於(yu) 藍MP3、DCS、GPS等充電器領域。

          LC3053D通過檢測電池電壓來決(jue) 定其充電狀態：預充電、恒流充電、恒壓充電。

          LC3053D充電的狀態指示清晰，使用方便。









  鋰電充電芯片 LC3053D的特點：

  • 單節鋰電池充電器的理想控製電路

  • 4.5V~6.5V輸入電壓範圍

  • 高達400mA的可調充電電流

  • 無需MOSFET、電流檢測電阻和隔離二極管

  • 熱調節功能保證在不會(hui) 出現過熱的前提下輸出最大的充電電流

  • 通過USB端口直接對單節鋰電池充電

  • 高於(yu) 1%的電壓精度

  • 自動再充電過程

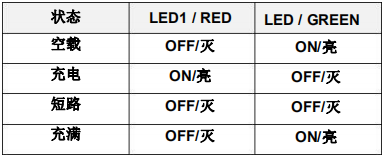

  • 兩(liang) 個(ge) LED充電狀態指示

  • 充電結束後極小的工作電流

  • 關(guan) 斷電流為(wei) 25μA

  • 小於(yu) 1μA的待機電流

  • 電池短路保護

  • 電源電壓低於(yu) 電池電壓時，處於(yu) 低功耗的睡眠模式

  • 極少的外圍元器件








  鋰電充電芯片 LC3053D的應用領域：

  • 電子煙充電器

  • MID

  • 後備電源

  • 充電器

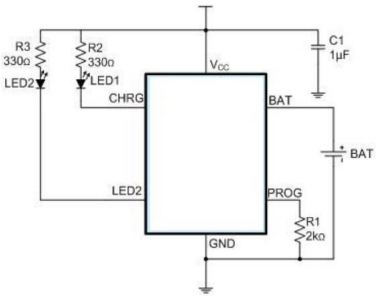

  鋰電充電芯片 LC3053D的典型電路圖：









  鋰電充電芯片 LC3053D的管腳排列圖與(yu) 引腳描述：




  1、管腳排列圖：






  2、引腳描述：

  引腳名稱	引腳序號	I/O	引腳功能
  BAT	3	I/O	充電電流輸出端和電池電壓檢測端，BAT端直接和電池正極相連。
  GND	2	POW	接地端，與供電電源和電池的負極相連
  CHRG	1	O	開漏充電狀態指示端，在充電過程中，該引腳被內置N-MOSFET下拉；當充電結束或檢測到欠壓鎖定，呈高阻態。該引腳可通過一個電阻與指示發光二極管連接。
  PROG	6	POW	充電電流設置和關斷引腳
  LED	5	O	開漏充電狀態指示端。當電池在充電或者處於UVLO狀態時，LED引腳呈高阻態；當充電結束時，該引腳被內置N-MOSFET下拉。
  VCC	4	POW	電源輸入端，與供電電源的正極連接。







  鋰電充電芯片 LC3053D的極限值：

  • VCC、BAT、CHRG、LED 輸入電壓：-0.3V~+7V

  • PROG 輸入電壓：-0.3~VCC+0.3V

  • 工作溫度 TA：-40℃~+85℃

  • 結溫：150℃

  • 功耗 PD(TA=25℃)：2W

  • 貯存溫度：-65℃~150℃

  • 焊接溫度(焊錫，10秒)：260℃

  • ESD保護(人體(ti) 模式)：5kV

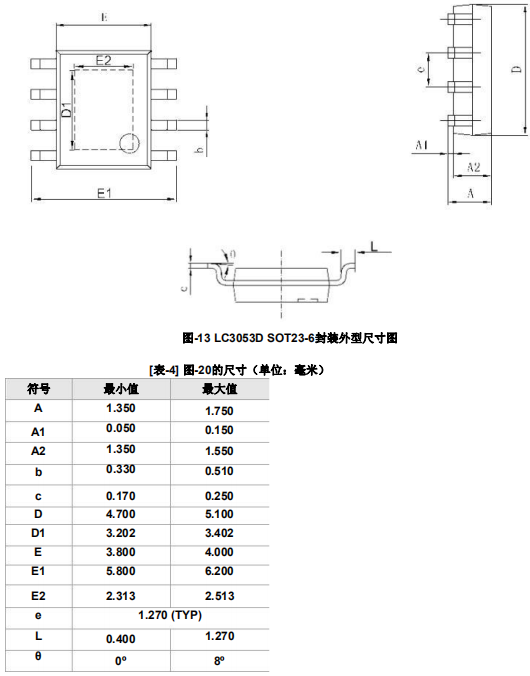

  鋰電充電芯片 LC3053D的封裝外形尺寸：









  ---
