  降壓電路 LC51D的概述：

          LC51C 是精簡型 DC-DC 減壓變換器集成電路，內(nei) 含溫度補償(chang) 的參考電壓源(1.25V)、比較器、能有效限製電流及控製工作周期的振蕩器、驅動器及大電流輸出開關(guan) 管等，外配少量元件，就能組成 DC-DC 降壓電路。與(yu) 34063 產(chan) 品比較，可達到使用最少的外接元件構成開關(guan) 式降壓變換器，廣泛適用於(yu) 汽車充電器、直流降壓變換器等產(chan) 品。







  降壓電路 LC51D的特點：

  • 工作電壓範圍寬：3V~40V

  • 輸出電流限製功能和輸出電流保護功能

  • 靜態電流小

  • 輸出最大電流可達 1.2A

  • 工作頻率可達 120KHz

  • 輸出電壓範圍：5.1V±2.5%

  • 封裝形式：SOP8、ESOP8、DIP8








  降壓電路 LC51D的管腳排列圖：









  降壓電路 LC51D的管腳功能說明：

  管腳序號	功能	符號
  1	輸出管集電極	OE
  2	輸出管發射極	OC
  3	電壓反饋	REF
  4	地	GND
  5	電壓輸出指示燈	LED1
  6	輸入電壓	VCC
  7	電流輸出指示	LED2
  8	電壓識別	RD

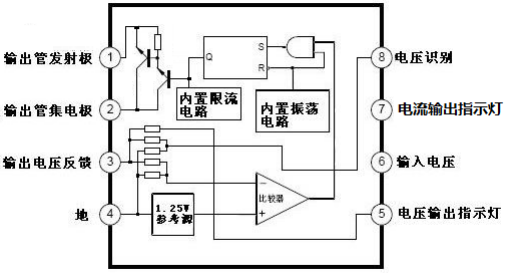

  降壓電路 LC51D的內(nei) 部結構圖：









  降壓電路 LC51D的極限值：

  參數	符號	數值	單位
  電源電壓	VCC	40	V
  輸出開關管集電極電壓	VC(switch)	40	V
  輸出開關管發射極電壓(VPINI=40V)	VE(switch)	40	V
  輸出開關管集電極與發射極間的電壓	VCE(switch)	40	V
  輸出開關管電流	ISW	1.5	A
  功耗	PD	1.25	W
  工作環境溫度	TA	0~+70	℃
  貯存溫度	Tstg	-65~+150	℃







  降壓電路 LC51D的電特性：

  參數名稱	最小值	典型值	最大值	單位
  電源電壓 VCC	3	12	40	V
  電源電流 ICC		5	8	mA
  線性調整			20	mV
  負載調整			100	mV
  輸出紋波			100	mVp-p
  短路電流 Vin=25V,RL=0.1Ω			0.6	A
  短路電流 Vin=12V,RL=0.1Ω			1.2	A
  頻率	80	100	120	KHz
  效率		80		%
  直流放大倍數 hfe	50	120
  集電極漏電流 IC		0.01	100	μA

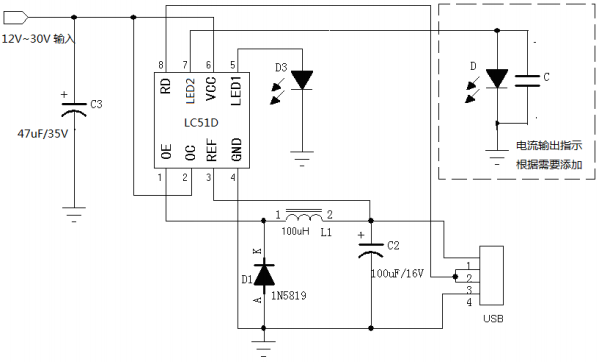

  降壓電路 LC51D的應用電路圖：









  ---
