貼片MOS管60N03 TO-252 國產場效應管 60N03

• 來源：hth体育官网登录 更新時間：2020-09-10 14:48:18點擊：6次

•


  貼片MOS管60N03 TO-252 國產(chan) 場效應管 60N03







  貼片MOS管 60N03的應用領域：

  • 負載開關(guan)

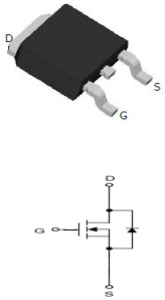

  貼片MOS管60N03的引腳圖：









  貼片MOS管60N03的極限值(除非有特殊要求，T_A=25℃)：

  符號	參數	數值	單位
  VDSS	漏極-源極電壓	30	V
  VGSS	柵極-源極電壓	±20
  ID	漏極電流-連續 TC=25℃	60	A
  	漏極電流-連續 TC=100℃	37
  PD	功耗(TC=25℃)	54	W
  	功耗(TC=100℃)	21
  TJ,TSTG	結溫，存儲溫度	-55~150	℃







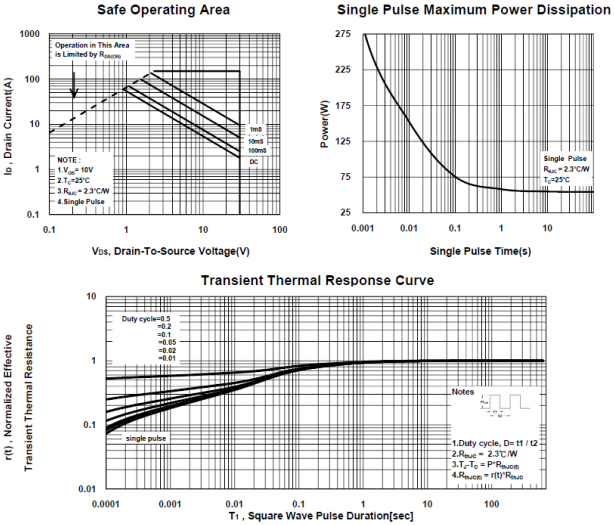

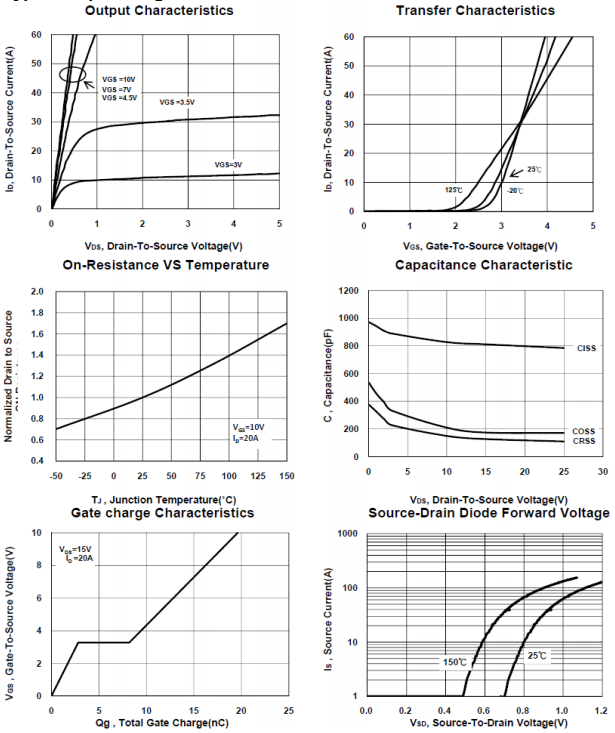

  貼片MOS管60N03的電特性(除非有特殊要求，T_A=25℃)：

  參數	符號	測試條件	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	VGS=0V,ID=250uA	30			V
  柵極開啟電壓	VGS(TH)	VDS=VGS,ID=250uA	1	1.7	3
  柵極漏電流	IGSS	VGS=±20V,VDS=0V			±100	nA
  零柵壓漏極電流	IDSS	VDS=20V,VGS=0V			1	uA
  靜態漏源導通電阻	RDS(ON)	VGS=10V,ID=15A		8.5	10	mΩ
  		VGS=4.5V,ID=15A		12	15
  輸入電容	Ciss	VGS=0V,VDS=30V,f=1MHz		920		pF
  輸出電容	Coss			187
  反向傳輸電容	Crss			130
  開啟延遲時間	td(on)	VDD=15V,RL=30Ω ID=15A,VGS=10V RG=6Ω		15		ns
  開啟上升時間	tr			25
  關斷延遲時間	td(off)			60
  開啟下降時間	tf			17
  柵源電荷密度	Qgs	VDS=15V,VGS=10V,ID=15A		5		nC
  柵漏電荷密度	Qgd			6.5







  貼片MOS管60N03的封裝外形尺寸：














  ---
