  MOS管2N7002 60VN溝道場效應管 7002中文規格書(shu)







  MOS管2N7002的引腳圖：









  MOS管2N7002的極限值(如無特殊要求，T_A=25℃)：

  • 漏極-源極電壓 V_DS：60V

  • 漏極電流-連續 I_D：115mA

  • 功耗 P_D：225mW

  • 結溫 T_J：150℃

  • 存儲(chu) 溫度 T_stg：-55~150℃








  MOS管2N7002的電特性(如無特殊要求，T_A=25℃)：

  參數	符號	最小值	最大值	單位
  漏極-源極擊穿電壓	V(BR)DSS	60		V
  柵極開啟電壓	Vth(GS)	1	2.5
  柵極漏電流	IGSS		±80	nA
  零柵壓漏極電流	IDSS		80
  靜態漏源導通電阻	RDS(ON)	1	7.5	Ω
  輸入電容	Ciss		50	pF
  輸出電容	Coss		25
  反向傳輸電容	Crss		5

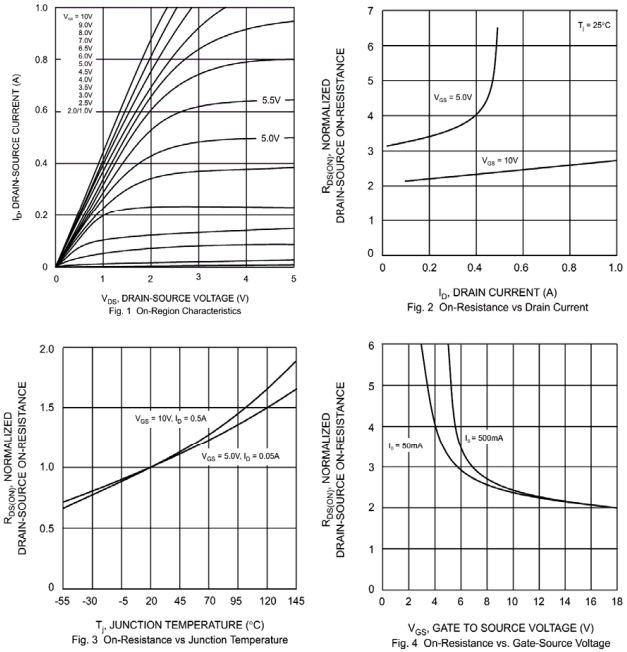

  MOS管2N7002的參數特性曲線：









  ---
