  3A穩壓IC LM2576 開關(guan) 型降壓穩壓器 LM2576的典型應用圖







  3A穩壓IC LM2576的概述：

          LM2576 係列的穩壓器是單片集成電路，能提供降壓開關(guan) 穩壓器(buck)的各種功能，能驅動 3A 的負載，優(you) 異的線性和負載調整能力。這些器件的固定輸出電壓有3.3V，5V，12V，15V，還有可能調整輸出的型號。

          這些穩壓器內(nei) 部含有頻率補償(chang) 器和一個(ge) 固定頻率振蕩器，將外部元件的數目減到最少，使用簡便。


          LM2576 的效率比流行的三段線性穩壓器要高得多，是理想替代。一般情況下不需要或隻要很小尺寸的外加熱散熱片。

          已經優(you) 化可和 LM2576 一起使用的標準係列電感好幾個(ge) 不同的電感生成商提供。此特征大大簡化了開關(guan) 電源的設計。

          其他特征包括：在指定輸入電壓和輸出負載條件下保證輸出電壓的 ±4% 誤差，以及振蕩器頻率的 ±10% 誤差。還包括外部的關(guan) 斷電路，特征有 50μA(典型值)待機電流。

          輸出開關(guan) 包括逐周限流，以及在故障狀態下提供完全保護的熱關(guan) 斷功能。







  3A穩壓IC LM2576的特點：

  • 3.3V，5V，12V，15V 和可調節輸出電壓型號

  • 可調節輸出型號輸出電壓範圍在線性和負載條件下 1.23~37V(HV 型號 57V)最大 ±4%

  • 保證 3A 輸出電流

  • 輸入電壓範圍廣，40V至 HV 型號 60V

  • 隻需 4 個(ge) 外部器件支持

  • 52kHz 固定頻率內(nei) 部振蕩器

  • TTL 關(guan) 斷能力，低功耗待機模式

  • 高效率

  • 使用現成可用的標準電感

  • 熱關(guan) 斷及電流限製保護








  3A穩壓IC LM2576的應用：

  • 簡單高效的降壓(Buck)穩壓器

  • 線性穩壓器的高效預穩壓器

  • 卡上開關(guan) 穩壓器

  • 正到負的變換器(Buck-Boost)

  • 負升壓變換器

  • 為(wei) 電池充電器做電源

  • 與(yu) National Semi.、On Semi.的LM2576完全互換








  3A穩壓IC LM2576的管腳定義(yi) ：

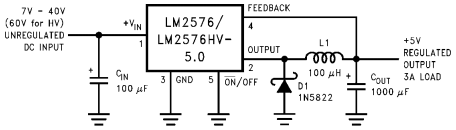

  3A穩壓IC LM2576的典型應用圖(固定輸出電壓型號)：

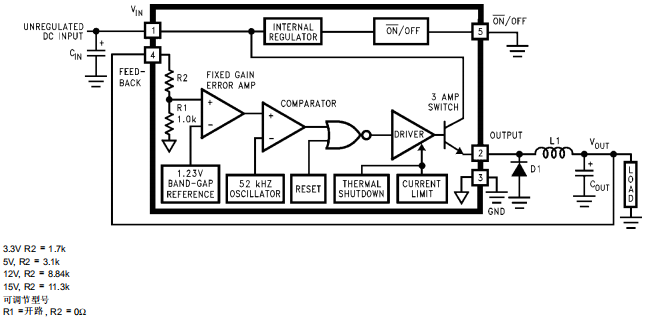

  3A穩壓IC LM2576的框圖：









  3A穩壓IC LM2576的最大額定值：

  • 電源電壓：40V

  • 通/斷管腳輸入電壓：-0.3V≤V≤+V_IN

  • 對地輸出電壓(穩態)：-1V

  • 保存溫度範圍：-65℃至+150℃

  • 最大結溫：150℃

  • 最小精度放電額定值(C=100pF，R=1.5kΩ)：2kV

  • 引線溫度(焊接，10秒)：260℃

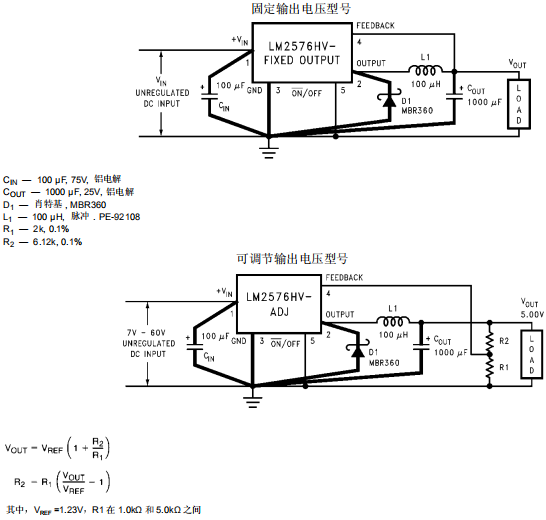

  3A穩壓IC LM2576的測試電路和PCB布局原則：

          在任何開關(guan) 穩壓器中，印刷電路板的布局都很重要。由於(yu) 引線電感，快速切換的電流會(hui) 引起電感瞬變，造成許多問題。要使電感和接地回路最小，就要使用粗線標出的引線盡量短。要獲得最好的結果，應使用單點接地(如圖示)或接地電平結構。當使用可調節型號的穩壓器時，應把調節電阻盡可能靠近穩壓器，讓敏感的反饋接線盡量短。












  ---
