  MCR100-8參數及管腳 100-8华体会竞猜app

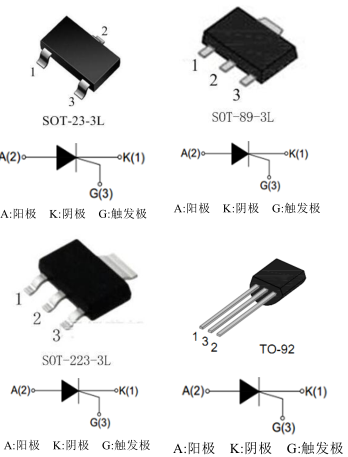

  华体会竞猜app MCR100-8的引腳圖：









  华体会竞猜app MCR100-8的應用領域：
          MCR100-8可控矽應用於(yu) ：脈衝(chong) 點火器、負離子發生器、邏輯電路驅動、彩燈控製器、漏電保護器、吸塵器軟啟動...







  华体会竞猜app MCR100-8的特點：

  • PNPN 四層結構的矽單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：SOT-23-3L、SOT-89-3L、SOT-223-3L、TO-92








  华体会竞猜app MCR100-8的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM ------------------------------------- 600/800V

  • 通態均方根電流 I_T(RMS) ---------------------------------------------- 0.8A

  • 通態平均電流 I_T(AV) -------------------------------------------------- 0.5A

  • 通態不重複浪湧電流 I_TSM ------------------------------------------- 8A

  • 通態電流臨(lin) 界上升率 dI_T/dt ------------------------------------------ 50A/μs

  • 門極峰值電流 I_GM ---------------------------------------------------- 0.2A

  • 門極峰值功率 P_GM --------------------------------------------------- 0.5W

  • 門極平均功率 P_G(AV) ------------------------------------------------- 0.1W

  • 存儲(chu) 溫度 T_STG --------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j ------------------------------------------------------------  -40~+110℃







  华体会竞猜app MCR100-8的電特性：


  • 門極觸發電流 I_GT ------------------------------------------------- 10~200μA

  • 門極觸發電壓 V_GT ------------------------------------------------ 0.8V

  • 門極不觸發電壓 V_GD --------------------------------------------- 0.2V

  • 維持電流 I_H -------------------------------------------------------- 3mA

  • 擎住電流 I_L -------------------------------------------------------- 4mA

  • 斷態電壓臨(lin) 界上升率 dV_D/dt -------------------------------------- 10V/μs

  • 通態壓降 V_TM ------------------------------------------------------ 1.5V

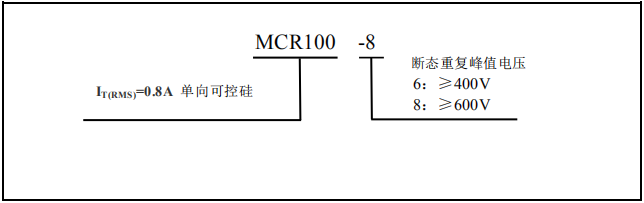

  华体会竞猜app MCR100-8的型號標識說明：









  ---
