  一、可控矽的概述：

          可控矽是可控矽整流元件的簡稱(亦稱晶閘管)，是一種具有三個(ge) PN 結的四層結構的半導體(ti) 器件，华体会体育沃尔夫斯堡是一種 NPNPN 五層結構的半導體(ti) 器件。可控矽是屬於(yu) 半控的電流控製器件。







  二、可控矽的分類：

          普通可控矽(华体会竞猜app SCR、华体会体育沃尔夫斯堡 TRIAC)、門極關(guan) 斷(GTO)可控矽、逆導可控矽、快速可控矽、光控可控矽等。







  三、可控矽的功能：

         可控矽整流、逆變、變頻、調壓、調溫、無觸點開關(guan) 等。








  四、可控矽的應用領域：

         家用電器中的調光燈、調速風扇、空調機、電冰箱、洗衣機、照相機、組合音響、聲光控電路、定時控製器、燃氣點火器、玩具裝置、電動工具、摩托車點火器、調壓器及工業(ye) 控製等都大量使用了可控矽器件。








  五、可控矽的封裝形式：

          TO-220A、TO-220B、TO-220C、TO-220F、TO-92、TO-126、TO-126P、TO-202、TO-3P、SOT-23、SOT-89、SOT-223、TO-251、TO-252、TO-263、等







  六、可控矽的產(chan) 品應用：

  1、洗衣機：控製電機正反轉、進水閥、排水閥

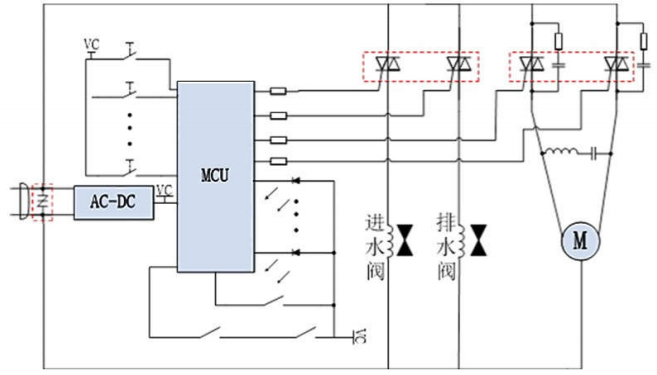

  功能框圖：









  洗衣機常用型號及參數：


  型號	封裝外形	類別	觸發電流 (IGT3)	VDRM/VRRM
  Z0409	TO-202	雙向/4Q	＜5mA	≥800V
  BTA06	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA08	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA12	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA16	TO-220F	雙向/3Q	15-30mA	≥800V







  2、電風扇：控製電機(馬達)轉速開關(guan) 以及搖頭電機開關(guan)

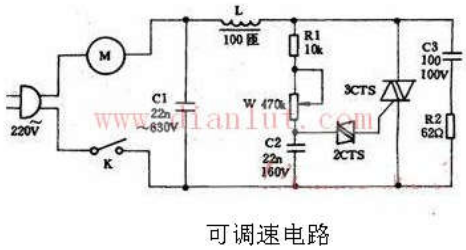

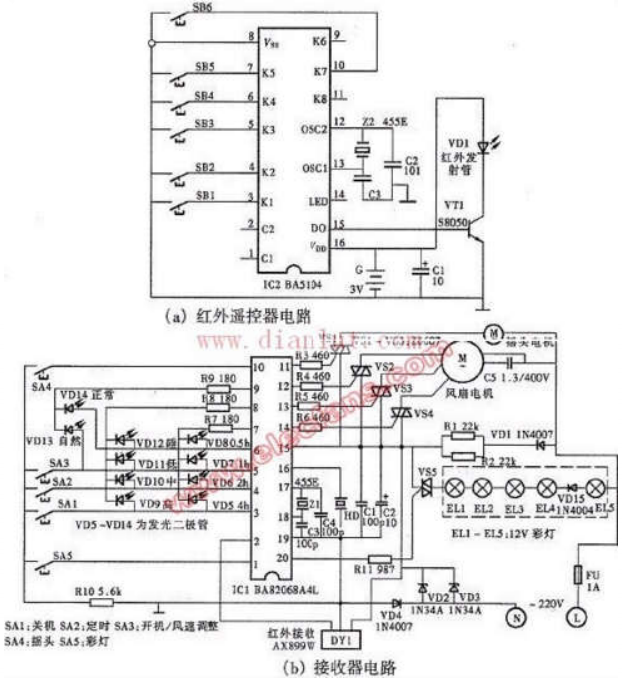

  功能框圖：









  電風扇常用型號及參數：

  型號	封裝外形	類別	觸發電流 (IGT3)	VDRM/VRRM
  MAC97A6	TO-92	雙向/4Q	≤3mA	≥600V
  MAC97A8	TO-92	雙向/4Q	≤3mA	≥800V
  BT131	TO-92 SOT-223-3L	雙向/4Q	≤3mA	≥800V
  BT134	TO-126	雙向/4Q	≤4mA	≥800V
  BT136	TO-220B	雙向/4Q	≤4mA	≥800V







  3、電飯煲：加熱溫度控製




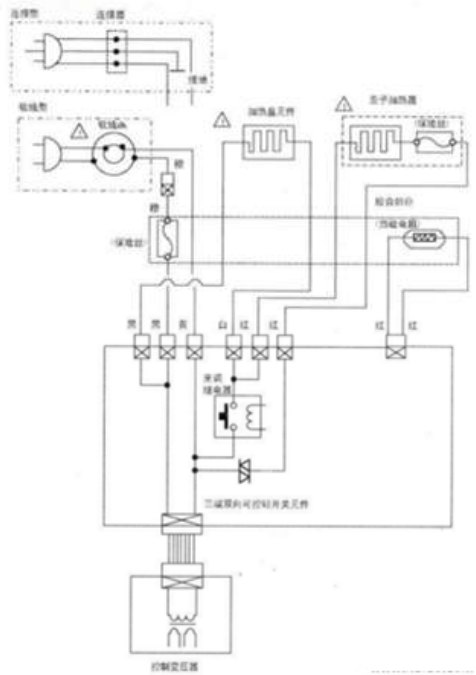

  功能框圖：









  電飯煲常用型號及參數：

  型號	封裝外形	類別	觸發電流 (IGT3)	VDRM/VRRM
  BT131	TO-92	雙向/4Q	≤3mA	≥650V
  BT137	TO-220C	雙向/4Q	3-6mA	≥700V
  BT138	TO-220C	雙向/4Q	4-7mA	≥700V
  BT139	TO-220C	雙向/4Q	4-8mA	≥700V







  4、豆漿機：控製電機轉動、加熱器加熱




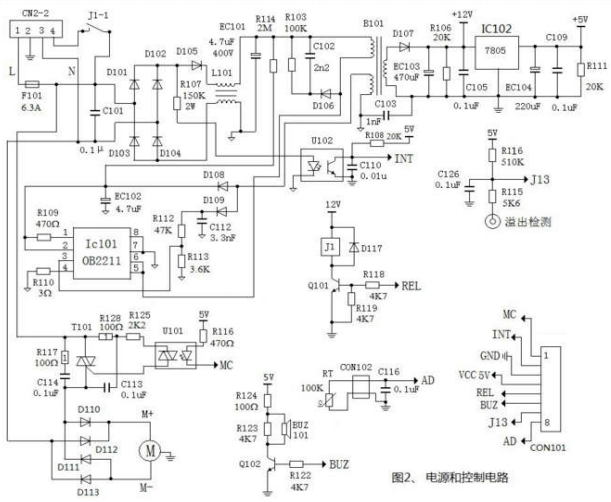

  功能框圖：









  豆漿機常用型號及參數：

  型號	封裝外形	類別	觸發電流	VDRM/VRRM
  BTA12	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA16	TO-220F	雙向/3Q	15-25mA	≥800V







  5、吸塵器、榨汁機、電動工具：調節電機(馬達)速度




  功能框圖：









  吸塵器、榨汁機、電動工具常用型號及參數：

  型號	封裝外形	類別	觸發電流 (IGT3)	VDRM/VRRM
  吸塵器
  BTA06	TO-220A	雙向/3Q	15-25mA	≥700V
  BTA08	TO-220A	雙向/3Q	15-25mA	≥700V
  T810	TO-252	雙向/3Q	18-25mA	≥650V
  BTA12	TO-220A	雙向/3Q	15-28mA	≥800V
  BTA16	TO-220A	雙向/3Q	15-28mA	≥800V
  BTA20	TO-220A	雙向/3Q	15-28mA	≥800V
  榨汁機
  BT137	TO-220C TO-220B	雙向/3Q	3-6mA	≥700V
  BT137	TO-220B	雙向/3Q	5-10mA	≥700V
  BT138	TO-220C	雙向/3Q	3-7mA	≥700V
  T810	TO-252	雙向/3Q	4-8-10mA	≥700V
  BTA12	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA16	TO-220F	雙向/3Q	15-25mA	≥800V
  BTA16	TO-220F	雙向/3Q	15-28mA	≥800V
  BTA20	TO-220A	雙向/3Q	15-28mA	≥800V
  電動工具
  Z0409	TO-202	雙向/4Q	IGT4：6-10mA	≥700V
  BTB04	TO-220B	雙向/3Q	5-10mA	≥700V
  BTB04	TO-220B	雙向/3Q	15-25mA	≥700V
  BTB06	TO-220B	雙向/3Q	15-25mA	≥700V
  BTB08	TO-220B	雙向/3Q	15-25mA	≥700V
  BTA08	TO-220A	雙向/3Q	15-25mA	≥700V
  T810	TO-252	雙向/3Q	15-25mA	≥650V
  BTA10	TO-220A	雙向/3Q	15-25mA	≥700V
  BTA16	TO-220A	雙向/3Q	15-25mA	≥700V
  BTA12	TO-220A	雙向/3Q	15-25mA	≥700V
  BTA20	TO-220A	雙向/3Q	15-25mA	≥800V







  6、燃氣點火器：控製高壓放電點火

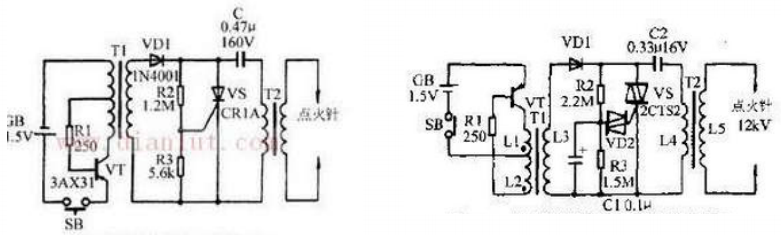

  功能框圖：









  燃氣點火器常用型號及參數：

  型號	封裝外形	類別	觸發電流	VDRM/VRRM
  MCR100-6	TO-92	單向	10-30-40uA	≥430V
  MCR16	SOT-23	單向	10-30-40uA	≥430V
  MCR100-8	TO-92	單向	30-60-80uA	≥600V
  X00607	TO-92	單向	30-60-80uA	≥600V
