  貼片場效應管 GM2302 SOT-23 MOS管2302







  貼片場效應管 GM2302的引腳圖：









  貼片場效應管 GM2302的應用領域：

  • 便攜式設備負載開關(guan)

  • DC/DC 變換








  貼片場效應管 GM2302的極限值：

  • 漏極-源極電壓 BV_DSS ----------------------------------------- 20V

  • 柵極-源極電壓 V_GS -------------------------------------------- ±10V

  • 漏極電流-連續 I_D ---------------------------------------------- 3.5A

  • 漏極電流-脈衝(chong) I_DM -------------------------------------------- 11A

  • 總耗散功率 P_D ------------------------------------------------- 1000mW

  • 結溫 T_J ---------------------------------------------------------- 150℃

  • 存儲(chu) 溫度 T_stg ----------------------------------------------- --- -55~+150℃








  貼片場效應管 GM2302的電特性：

  (如無特殊說明，T_A=25℃)

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	20			V
  柵極開啟電壓	VGS(TH)	0.5		1.5
  內附二極管正向壓降	VSD			1.5
  零柵壓漏極電流(VGS=0V,VDS=16V)	IDSS			1	uA
  零柵壓漏極電流(VGS=0V,VDS=16V,TA=55℃)				10
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻(ID=2.8A,VGS=4.5V)	RDS(ON)			60	mΩ
  靜態漏源導通電阻(ID=2A,VGS=2.5V)				80
  輸入電容	Ciss			800	pF
  共源輸出電容	Coss			200
  開啟時間	t(on)			20	ns
  關斷時間	t(off)			80

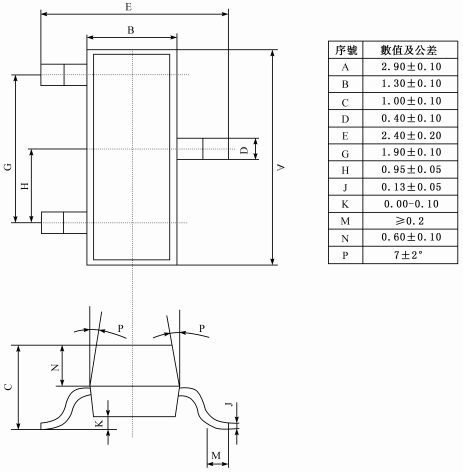

  貼片場效應管 GM2302的封裝外形尺寸：









  ---
