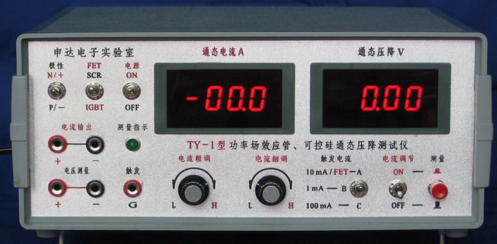

  場效應管的測試方法







  本文來源：電子發燒友；作者：沈苗



          結型場管腳識別

          場效應管的柵極相當於(yu) 晶體(ti) 管的基極，源極和漏極分別對應於(yu) 晶體(ti) 管的發射極和集電極。將萬(wan) 用表置於(yu) R×1k檔，用兩(liang) 表筆分別測量每兩(liang) 個(ge) 管腳間的正、反向電阻。當某兩(liang) 個(ge) 管腳間的正、反向電阻相等，均為(wei) 數KΩ時，則這兩(liang) 個(ge) 管腳為(wei) 漏極D和源極S（可互換），餘(yu) 下的一個(ge) 管腳即為(wei) 柵極G。對於(yu) 有4個(ge) 管腳的結型場效應管，另外一極是屏蔽極（使用中接地）。



  　　判定柵極

  　　用萬(wan) 用表黑表筆碰觸管子的一個(ge) 電極，紅表筆分別碰觸另外兩(liang) 個(ge) 電極。若兩(liang) 次測出的阻值都很大，說明均是反向電阻，該管屬於(yu) N溝道場效應管，黑表筆接的也是柵極。製造工藝決(jue) 定了場效應管的源極和漏極是對稱的，可以互換使用，並不影響電路的正常工作，所以不必加以區分。源極與(yu) 漏極間的電阻約為(wei) 幾千歐。



  　　注意不能用此法判定絕緣柵型場效應管的柵極。因為(wei) 這種管子的輸入電阻極高，柵源間的極間電容又很小，測量時隻要有少量的電荷，就可在極間電容上形成很高的電壓，容易將管子損壞。



  　　估測放大能力

  　　將萬(wan) 用表撥到R×100檔，紅表筆接源極S，黑表筆接漏極D，相當於(yu) 給場效應管加上1.5V的電源電壓。這時表針指示出的是D-S極間電阻值。然後用手指捏柵極G，將人體(ti) 的感應電壓作為(wei) 輸入信號加到柵極上。由於(yu) 管子的放大作用，UDS和ID都將發生變化，也相當於(yu) D-S極間電阻發生變化，可觀察到表針有較大幅度的擺動。如果手捏柵極時表針擺動很小，說明管子的放大能力較弱；若表針不動，說明管子已經損壞。由於(yu) 人體(ti) 感應的50Hz交流電壓較高，而不同的場效應管用電阻檔測量時的工作點可能不同，因此用手捏柵極時表針可能向右擺動，也可能向左擺動。少數的管子RDS減小，使表針向右擺動，多數管子的RDS增大，表針向左擺動。無論表針的擺動方向如何，隻要能有明顯地擺動，就說明管子具有放大能力。



  　　本方法也適用於(yu) 測MOS管。為(wei) 了保護MOS場效應管，必須用手握住螺釘旋具絕緣柄，用金屬杆去碰柵極，以防止人體(ti) 感應電荷直接加到柵極上，將管子損壞。



  　　MOS管每次測量完畢，G-S結電容上會(hui) 充有少量電荷，建立起電壓UGS，再接著測時表針可能不動，此時將G-S極間短路一下即可。








          場效應管的產(chan) 品特性



  　　（1）轉移特性：柵極電壓對漏極電流的控製作用稱為(wei) 轉移特性。



  　　（2）輸出特性： UDS與(yu) ID的關(guan) 係稱為(wei) 輸出特性。



  　　（3）結型場效應管的放大作用：結型場效應管的放大作用一般指的是電壓放大作用。







  ---
