鋰電池充電芯片 4054B 貼片鋰電IC 4054B

• 來源：hth体育官网登录 更新時間：2020-07-27 17:04:08點擊：6次

•


  鋰電池充電芯片 4054B 貼片鋰電IC 4054B







  鋰電池充電芯片 4054B的描述：

          4054B 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其 SOT 封裝與(yu) 較少的外部元件數目使得 4054B 成為(wei) 便攜式應用的理想選擇。4054B 可以適合 USB 電源和適配器電源工作。

          由於(yu) 采用了內(nei) 部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電源進行調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限製。充電電壓固定於(yu) 4.2V，而充電電流可通過一個(ge) 電阻器進行外部設置當充電電流在達到最終浮充電壓之後降至設定值 1/10 時，4054B 將自動終止充電循環。

          當輸入電壓(交流適配器或 USB 電源)被拿掉時，4054B自動進入一個(ge) 低電流狀態，將電池漏電流降至2uA以下。也可將4054B 置於(yu) 停機模式，以而將供電電流降至45uA。4054B 的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和一個(ge) 用於(yu) 指示充電結束和輸入電壓接入的狀態引腳。







  鋰電池充電芯片 4054B的特點：

  • 高達500mA的可編程充電電流

  • 無需 MOSFET、檢測電阻器或隔離二極管

  • 用於(yu) 單節鋰離子電池、采用SOT23-5 封裝的完整線性充電器

  • 恒定電流/恒定電壓操作，並具有熱調節功能

  • 直接從(cong) USB 端口給單節鋰離子電池充電

  • 6.2V 預設充電電壓

  • 用於(yu) 電池電量檢測的充電電流監控器輸出

  • C/10 充電終於(yu) ：自動再充電

  • 充電狀態輸出引腳

  • 待機模式下的供電電流為(wei) 45uA

  • 2.9V 涓流充電器件版本

  • 軟啟動限製了浪湧電流










  鋰電池充電芯片 4054B的極限值：

  輸入電源電壓	4.5V~6V
  PROG	-0.3V~VCC+0.3V
  BAT	-0.3V~6V
  CHRG	-0.3V~6V
  BAT 短路持續時間	連續
  BAT 引腳電流	500mA
  PROG 引腳電流	500uA
  最大結溫	145℃
  工作環境溫度範圍	-20℃~85℃
  貯存溫度範圍	-65℃~125℃
  引腳溫度(焊接時間 10S)	260℃

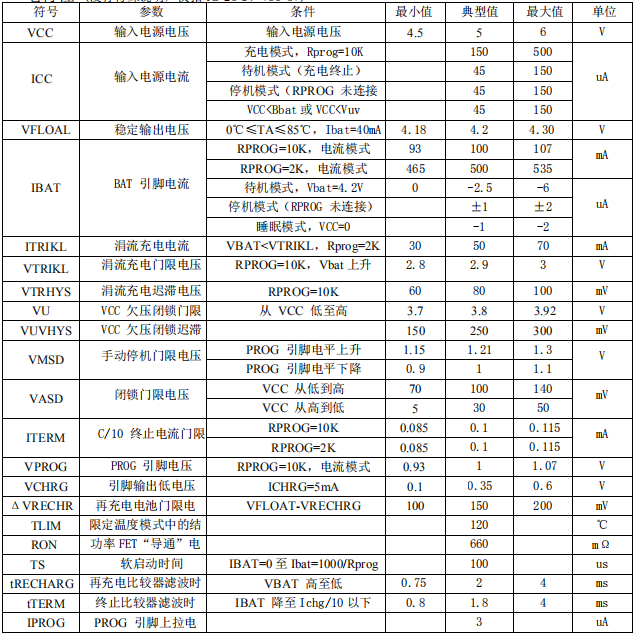

  鋰電池充電芯片 4054B的電特性：

  (沒有特殊說明，僅(jin) 指Ta=25℃，Vcc=5V)

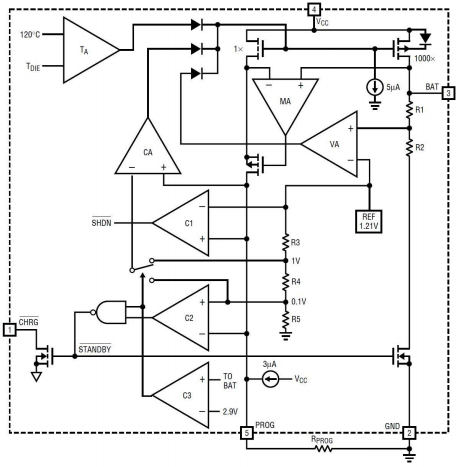

  鋰電池充電芯片 4054B的內(nei) 部框圖：

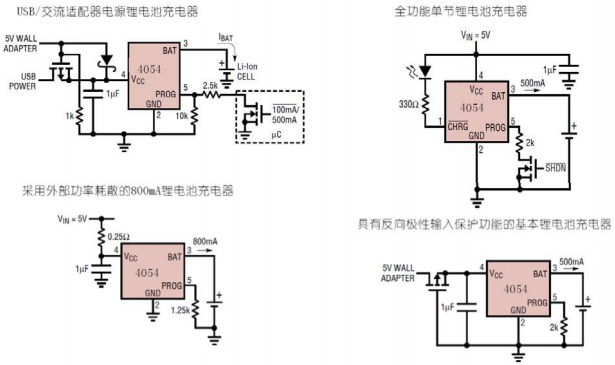

  鋰電池充電芯片 4054B的典型應用：

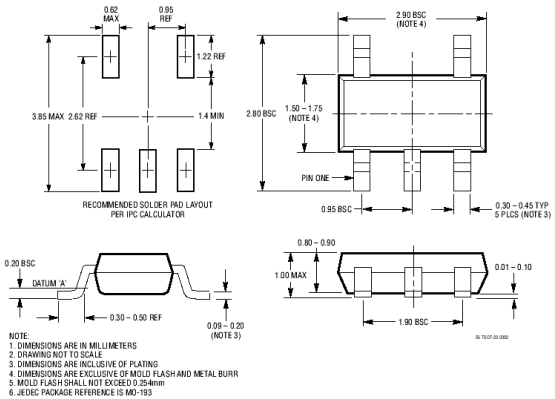

  鋰電池充電芯片 4054B的封裝形式：









  ---
