  P溝道MOS管 EMB09P03V EDFN3X3 貼片場效應管




  P溝道MOS管 EMB09P03V的主要參數：

  • 電壓 BV_DSS：-30V

  • 內(nei) 阻 R_DS(ON)：9.5mΩ

  • 電流 I_D：-24A










  P溝道MOS管 EMB09P03V的極限值：

  • 漏極-源極電壓 BV_DSS：-30V

  • 柵極-源極電壓 V_GS：±25V

  • 漏極電流-連續 I_D：-24A

  • 漏極電流-脈衝(chong) I_DM：-96A

  • 雪崩能量 E_AS：31.25mJ

  • 重複雪崩能量 E_AR：15.62mJ

  • 功耗 P_D：2.5W

  • 工作結溫和存儲(chu) 溫度 T_j,T_stg：-55~+150℃








  P溝道MOS管 EMB09P03V的電特性：

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	V(BR)DSS	-30			V
  柵極-源極電壓	VGS(th)	-1	-1.5	-3
  柵極漏電流 VDS=0V,VGS=±20V	IGSS			±100	nA
  柵極漏電流 VDS=0V,VGS=±25V				±500
  零柵壓漏極電流 VDS=-24V,VGS=0V	IDSS			-1	μA
  零柵壓漏極電流 VDS=-20V,VGS=0V，Tj=125℃				-10
  靜態漏源導通電阻 VGS=-10V,ID=-13A	RDS(ON)		8.5	9.5	mΩ
  靜態漏源導通電阻 VGS=-4.5V,ID=-9A			14	18
  正向跨導	gfs		24		S
  輸入電容	Ciss		3067		pF
  輸出電容	Coss		453
  反向傳輸電容	Crss		398
  柵源電荷密度	Qgs		6.5		nC
  柵漏電荷密度	Qgd		10
  開啟延遲時間	td(on)		20		nS
  開啟上升時間	tr		18
  關斷延遲時間	td(off)		55
  開啟下降時間	tf		10

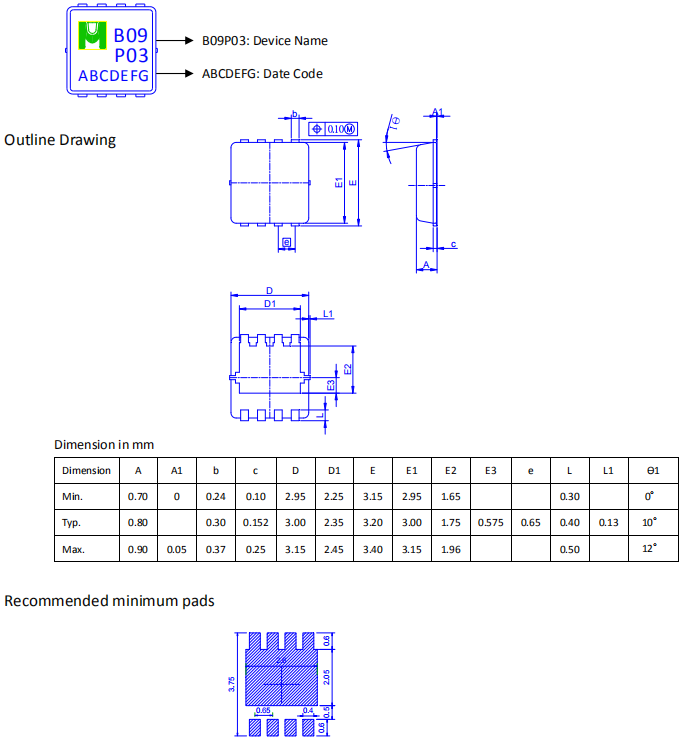

  P溝道MOS管 EMB09P03V的封裝外形尺寸：









  ---
