  塑封可控矽 BTA12 TO-220F 12A华体会体育沃尔夫斯堡







  塑封可控矽 BTA12的應用領域：

         BTA12可控矽應用於(yu) ：加熱控製器、調光/調速控製器、洗衣機、攪拌機、果汁機、麵包機、吸塵器等家用電器。

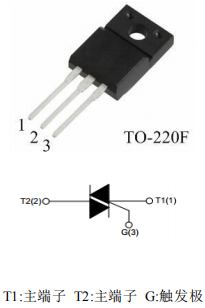

  塑封可控矽 BTA12的引腳圖：









  塑封可控矽 BTA12的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態均方根電流 I_T(RMS)：12A

  • 通態不重複浪湧電流 I_TSM：120A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：4A

  • 門極平均功率 P_G(AV)：1W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃








  塑封可控矽 BTA12的電特性：

  符號	參數	測試條件		數值			單位
  				TW	SW	CW
  IGT	門極觸發電流	VD=12V,RL=30Ω,Tj=25℃	I-II-III	≤5	≤10	≤35	mA
  VGT	門極觸發電壓		I-II-III	≤1.3			V
  VGD	門極不觸發電壓	VD=VDRM, RL=3.3kΩ,Tj=125℃		≥0.2
  IH	維持電流	IT=100mA		≤10	≤15	≤35	mA
  IL	擎住電流	IG=1.2IGT	I-III	≤10	≤25	≤52
  			II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	VD=67%VDRM, 門極開路，Tj=125℃		≥20	≥40	≥500	V/μs
  VTM	通態壓降	ITM=17A,tp=380μs		≤1.55			V
  IDRM/IRRM	斷態重複峰值電流	VD=VDRM/VRRM,Tj=25℃		≤5	≤5	≤5	μA
  		VD=VDRM/VRRM,Tj=125℃		≤1	≤1	≤1	mA

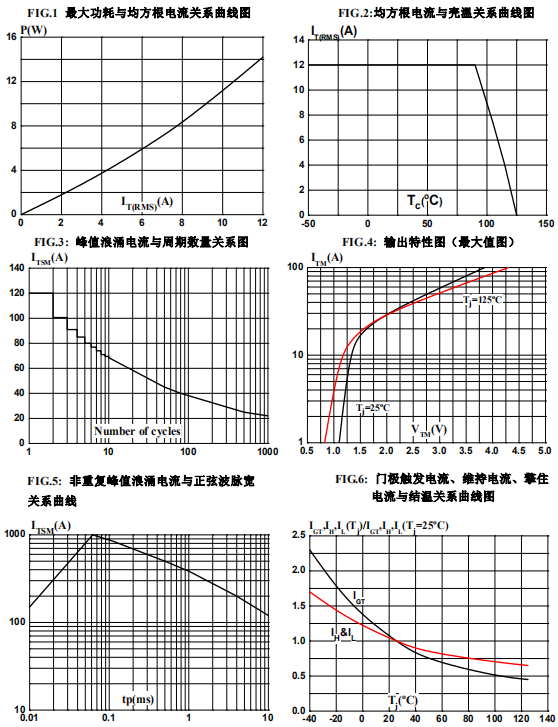

  塑封可控矽 BTA12的參數特性曲線：









  ---
