  BT138 hth棋牌软件 BT138的參數特點







  hth棋牌软件 BT138的特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-220B、TO-220C








  hth棋牌软件 BT138的引腳圖：









  hth棋牌软件 BT138的應用領域：

          BT138可控矽應用於(yu) ：加熱控製器、調速控製器、洗衣機、攪拌機、咖啡壺、電動工具、吸塵器等家用電器。







  hth棋牌软件 BT138的極限參數(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	12	A
  ITSM	通態不重複浪湧電流	95
  I2t	I2t 值	45	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	2	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.5
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  hth棋牌软件 BT138的電特性：

  1、三象限參數：

  符號	參數	數值		單位
  		SW	CW
  IGT	門極觸發電流	≤10	≤25	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	≤30	mA
  IL	擎住電流 I-III	≤20	≤30
  	擎住電流 II	≤25	≤40
  dVD/dt	斷態電壓臨界上升率	≥40	≥80	V/μs
  VTM	通態壓降	≤1.55		V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5		μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1		mA







  2、四象限參數：

  符號	參數	數值			單位
  		D	E	F
  IGT	門極觸發電流 I-II-III	≤5	≤10	≤25	mA
  	門極觸發電流 IV	≤10	≤25	≤70
  VGT	門極觸發電壓 I-II-III-IV	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤30	≤30	mA
  IL	擎住電流 I-III-IV	≤15	≤30	≤40
  	擎住電流 II	≤20	≤40	≤60
  dVD/dt	斷態電壓臨界上升率	≥10	≥20	≥50	V/μs
  VTM	通態壓降	≤1.55			V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5			μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1			mA

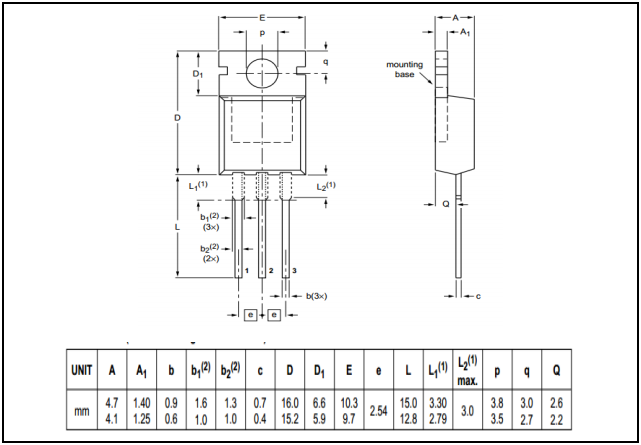

  hth棋牌软件 BT138的封裝外形尺寸：

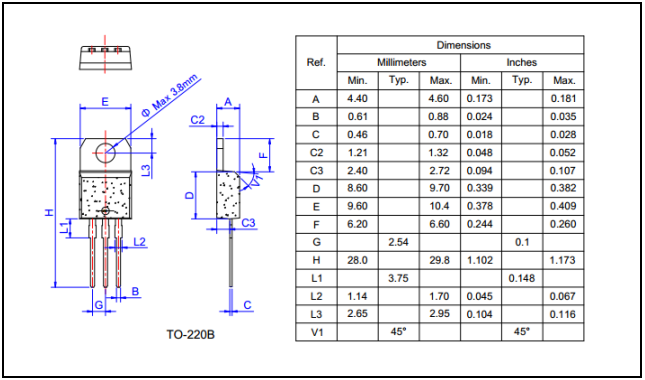

  1、TO-220B：









  2、TO-220C：









  ---
