  塑封可控矽 T1210 TO-220F 12A华体会体育沃尔夫斯堡







  塑封可控矽 T1210的應用：

          T1210可控矽應用於(yu) ：加熱控製器、馬達調速控製器、麻將機、攪拌機、直發器、麵包機等家用電器。







  塑封可控矽 T1210的引腳圖：









  塑封可控矽 T1210的極限參數(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態均方根電流 I_T(RMS)：12A

  • 通態不重複浪湧電流 I_TSM：120A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：4A

  • 門極平均功率 P_G(AV)：1W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃








  塑封可控矽 T1210的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤10	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	mA
  IL	擎住電流 I-III	≤25
  	擎住電流 II	≤30
  dVD/dt	斷態電壓臨界上升率	≥40	V/μs
  VTM	通態壓降	≤1.55	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1	mA

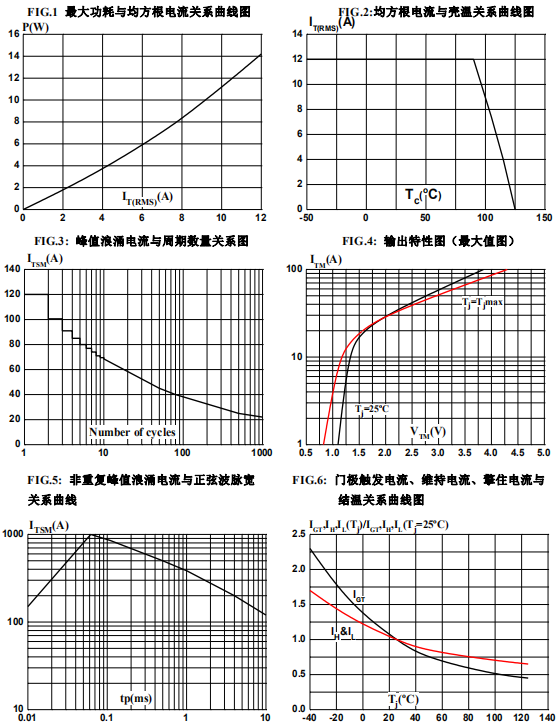

  塑封可控矽 T1210的參數特性曲線：









  ---
