  华体会竞猜appX0405 TO-202B X0405可控矽的應用







  华体会竞猜app X0405的引腳圖：









  华体会竞猜app X0405的應用領域：

          X0405可控矽應用於(yu) ：脈衝(chong) 點火器、負離子發生器、邏輯電路驅動、直發器、調光開關(guan) 、咖啡壺、LED 控製器等等








  华体会竞猜app X0405的特點：

  • PNPN 四層結構的矽單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範








  华体会竞猜app X0405的極限參數(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態平均電流 I_T(AV)：2.5A

  • 通態均方根電流 I_T(RMS)：4A

  • 通態不重複浪湧電流 I_TSM：30A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：1.2A

  • 門極峰值功率 P_GM：1W

  • 門極平均功率 P_G(AV)：0.2W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+110℃








  华体会竞猜app X0405的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.65	V
  VGD	門極不觸發電壓	0.2	V
  IH	維持電流	5	mA
  IL	擎住電流	6	mA
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V

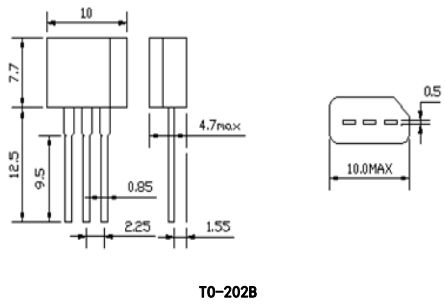

  华体会竞猜app X0405的封裝外形尺寸：









  ---
