ULN2002A 達林頓陣列 ULN2002 數據表
達林頓陣列 ULN2002A的描述:
ULN2002是一個(ge) 單片高電壓、高電流的達林頓晶體(ti) 管整列集成電路。由4組NPN達林頓管組成。它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個(ge) 達林頓對的集電極電力路是250mA。
達林頓陣列 ULN2002A的特點:
250mA額定集電極電流(單個(ge) 輸出)
最高工作電壓:50V
輸入和各種邏輯類型兼容
封裝形式:DIP-10、SOP-14
達林頓陣列 ULN2002A的應用領域:
ULN2002A達林頓陣列應用於(yu) :繼電器驅動器、字錘驅動器、燈驅動器、邏輯驅動器。
達林頓陣列 ULN2002A的引腳圖:
達林頓陣列 ULN2002A的極限值:
除非有特殊要求,TA=25℃
參數 | 符號 | 數值 | 單位 |
集電極和發射極之間的電壓 | VCE | 50 | V |
輸入電壓 | VI | 30 | |
集電極電流峰值 | IC | 250 | mA |
總的發射端電流 | IOK | 1500 | |
功耗消耗 Tamb=25℃ | Pd | 950 | mW |
功耗消耗 Tamb<85℃ | 495 | ||
工作溫度 | Topr | -20~+85 | ℃ |
貯存溫度 | Tstg | -65~+150 |

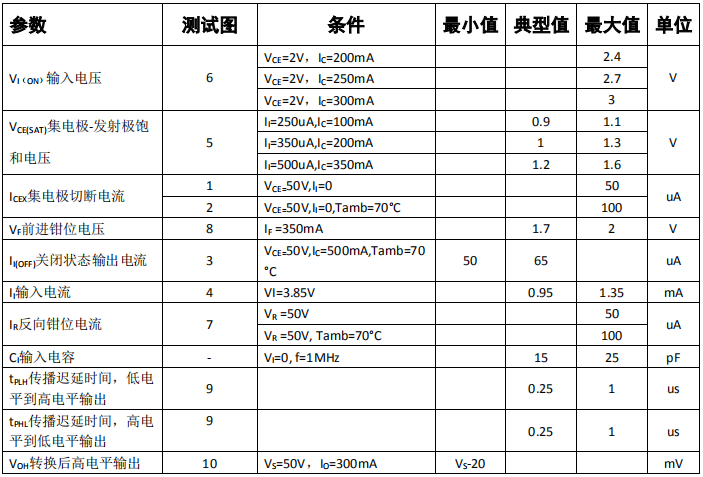

達林頓陣列 ULN2002A的電特性:
除非有特殊要求,TA=25℃

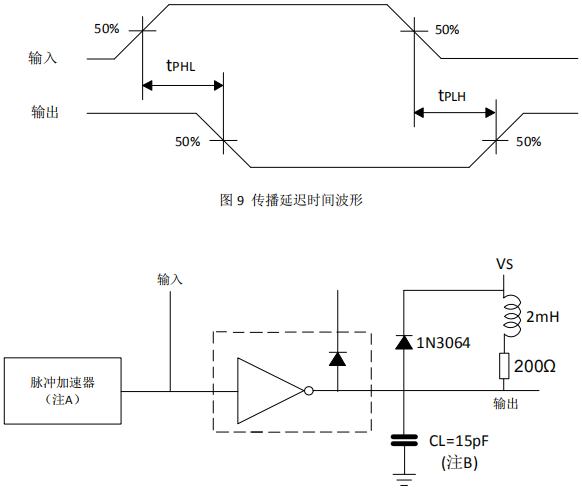

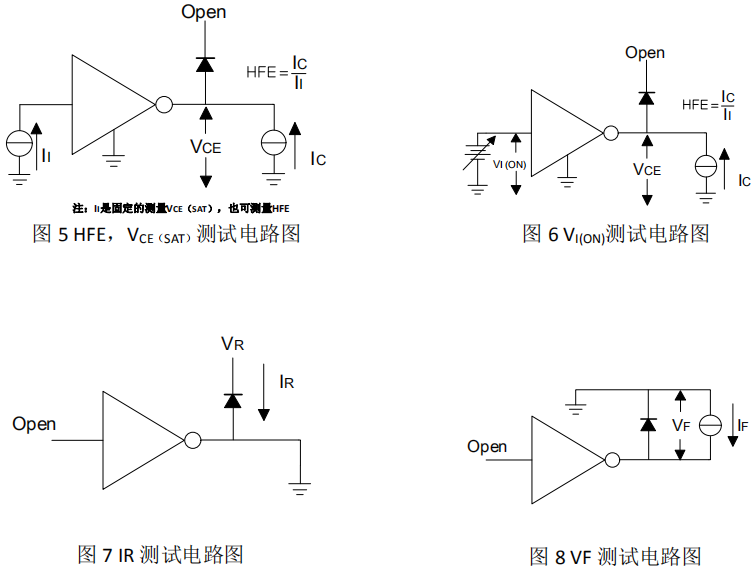

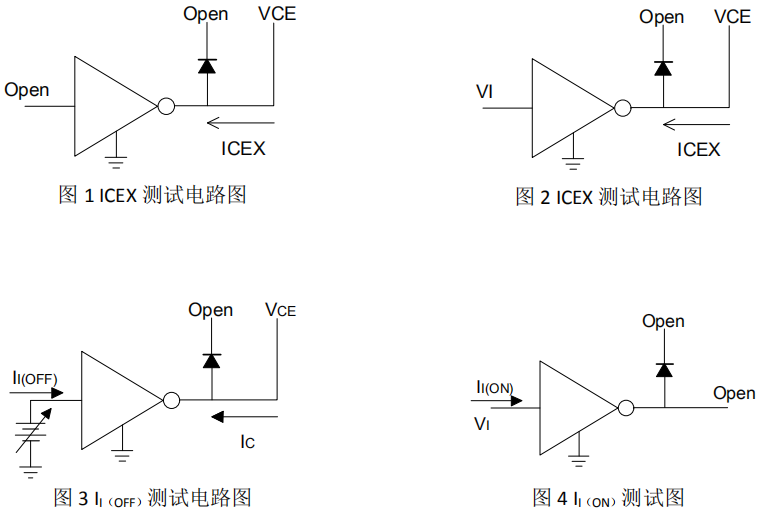

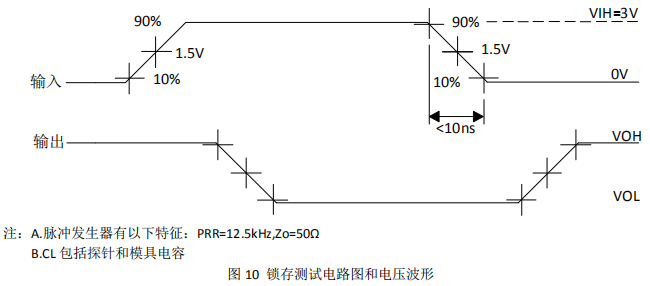

達林頓陣列 ULN2002A的測試電路圖:
