80VN溝道場效應管 GMP75N80L TO-220 中低壓MOS管

• 來源：hth体育官网登录 更新時間：2020-06-08 10:44:24點擊：6次

•


  80VN溝道場效應管 GMP75N80L TO-220 中低壓MOS管







  中低壓MOS管 GMP75N80L的特點：

  • 低柵電荷密度

  • 超低導通電阻

  • 優(you) 秀溝槽技術

  • 快速開關(guan) 能力

  • 高工作溫度範圍







  中低壓MOS管 GMP75N80L的應用：

  • 高效率同步整流

  • DC-DC 變換和不間斷電源

  • 脈寬調製電機控製

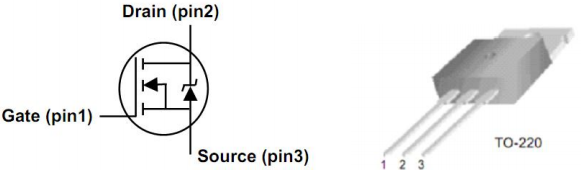

  中低壓MOS管 GMP75N80L的內(nei) 部結構圖：









  中低壓MOS管 GMP75N80L的極限值：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	80	V
  柵極-源極電壓	VGS	±25
  漏極電流-連續 TC=25℃	ID	75	A
  漏極電流-連續 TC=100℃		56
  漏極電流-脈衝	IDM	310
  總耗散功率 TC=25℃	PTOT	140	W
  雪崩能量	EAS	120	mJ
  熱阻	RθJC	1	℃/W
  結溫/儲存溫度	TJ,Tstg	-55~175	℃







  中低壓MOS管 GMP75N80L的電特性：

  如無特殊說明，溫度為(wei) 25℃

  參數	符號	最小值	典型值	最大值	單位
  漏源-源極擊穿電壓	BVDSS	80			V
  柵極開啟電壓	VGS(th)	2	2.7	4
  零柵壓漏極電流	IDSS			1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻	RDS(ON)		7.5	9	mΩ
  正向傳輸導納	gFS	20			S
  源極-漏極電流	ISD			75	A
  內附二極管正向壓降	VSD			1.3	V
  柵極電阻	Rg		1.5		Ω
  輸入電容	CISS		2980		pF
  共源輸出電容	COSS		280
  柵極電荷密度	Qg		56		nC
  柵源電荷密度	Qgs		13
  柵漏電荷密度	Qgd		16
  開啟延遲時間	td(on)		16		ns
  關斷延遲時間	td(off)		43

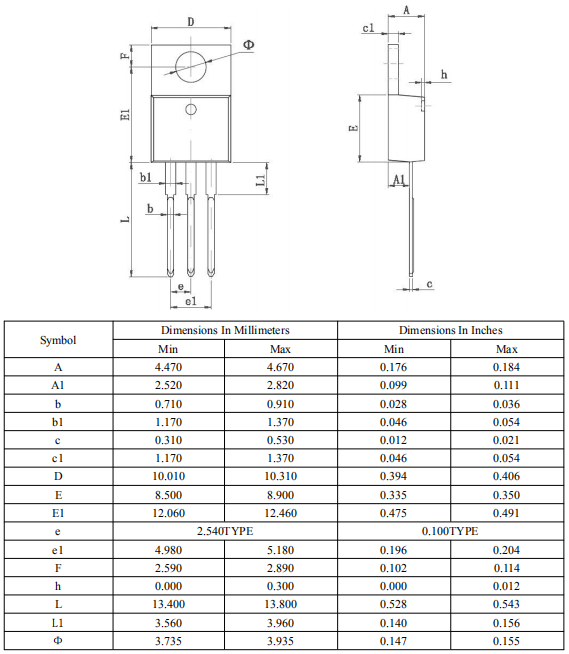

  中低壓MOS管 GMP75N80L的封裝外形尺寸：









  ---
