  hth棋牌软件 Z0107 SOT-223-3L 貼片高結溫可控矽







  hth棋牌软件 Z0107的引腳圖：









  hth棋牌软件 Z0107的特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：SOT-223-3L








  hth棋牌软件 Z0107的應用領域：

          Z0107可控矽應用於(yu) ：加熱控製器、電飯煲、彩燈控製器、燃氣點火器、電風扇調速器等。







  hth棋牌软件 Z0107的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	1	A
  ITSM	通態不重複浪湧電流	8
  I2t	I2t 值	0.32	A2s
  dIT/dt	通態電流臨界上升率	20	A/μs
  IGM	門極峰值電流	1	A
  PGM	門極峰值功率	2	W
  PG(AV)	門極平均功率	0.1
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  hth棋牌软件 Z0107的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.2	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	10	mA
  IL	擎住電流 I-III-IV	10
  	擎住電流 II	20
  dVD/dt	斷態電壓臨界上升率	20	V/μs
  VTM	通態壓降	1.55	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃	100

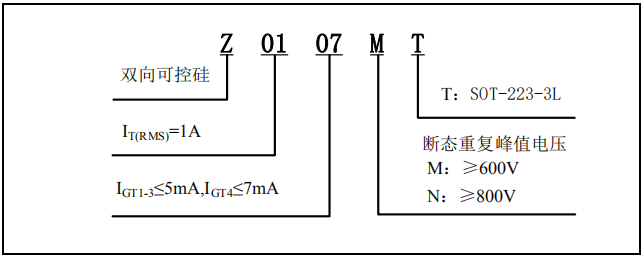

  hth棋牌软件 Z0107的型號、標識說明：

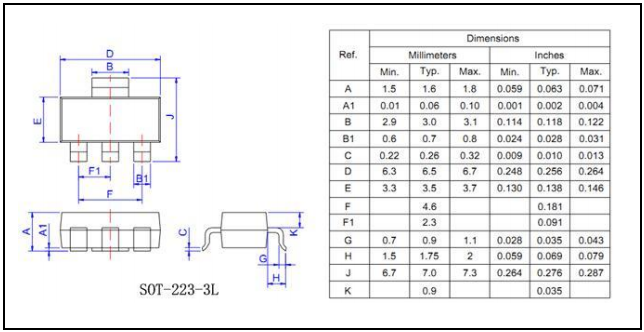

  hth棋牌软件 Z0107的封裝外形尺寸：









  ---
