MOS管7002E N溝道場效應管 GM7002E

• 來源：hth体育官网登录 更新時間：2020-05-28 14:26:28點擊：6次

•


  MOS管7002E N溝道場效應管 GM7002E







  N溝道場效應管 GM7002E的引腳圖：









  N溝道場效應管 GM7002E的極限值：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	60	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續	IDR	300	mA
  漏極電流-脈衝	IDRM	500
  功耗	PD	225	mW
  熱阻	RθJA	417	℃/W
  結溫和存儲溫度	TJ,Tstg	150℃，-55~+150℃







  N溝道場效應管 GM7002E的電特性：

  如無特殊說明，溫度為(wei) 25℃


  參數	符號	數值	單位
  漏極-源極擊穿電壓	BVDSS	60	V
  柵極開啟電壓	VGS(th)	1~2.5
  漏極-源極導通電壓 ID=50mA,VGS=5V	VDS(ON)	0.375
  漏極-源極導通電壓 ID=500mA,VGS=10V		3.75
  內附二極管正向壓降	VSD	1.5
  零柵壓漏極電流	IDSS	1	uA
  柵極漏電流 VGS=±10V,VDS=0V	IGSS	±1
  柵極漏電流 VGS=±20V,VDS=0V		±10
  靜態漏源導通電阻 ID=500mA,VGS=10V	RDS(ON)	3	Ω
  靜態漏源導通電阻 ID=50mA,VGS=5V		3.5
  靜電保護	ESD	1000V HBM

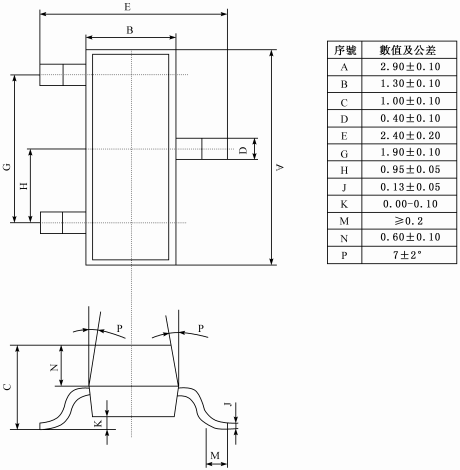

  N溝道場效應管 GM7002E的外形封裝尺寸：

  單位：mm









  ---
