  可控矽X0805的觸發電流 华体会竞猜appX0805







  一、华体会竞猜appX0805的引腳圖：









  二、华体会竞猜appX0805的特點：

  • PNPN 四層結構的矽單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-252








  三、华体会竞猜appX0805的應用：

          摩托車點火器、汽油機點火器、LED燈控製器、咖啡壺、直發器







  四、华体会竞猜appX0805的極限值(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM  ------------------------------------------- 600/800V

  • 通態均方根電流 I_T(RMS) ---------------------------------------------------- 8A

  • 通態電流臨(lin) 界上升率 dI_T/dt ------------------------------------------------ 50A/μs

  • 門極峰值電流 I_GM ---------------------------------------------------------- 3A

  • 門極平均功率 P_G(AV) ------------------------------------------------------- 1W

  • 存儲(chu) 溫度 T_STG --------------------------------------------------------------  -40~+150℃

  • 工作結溫 T_J ------------------------------------------------------------------  -40~+110℃








  五、华体会竞猜appX0805的電特性：


  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.65	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流	6
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=110℃	200

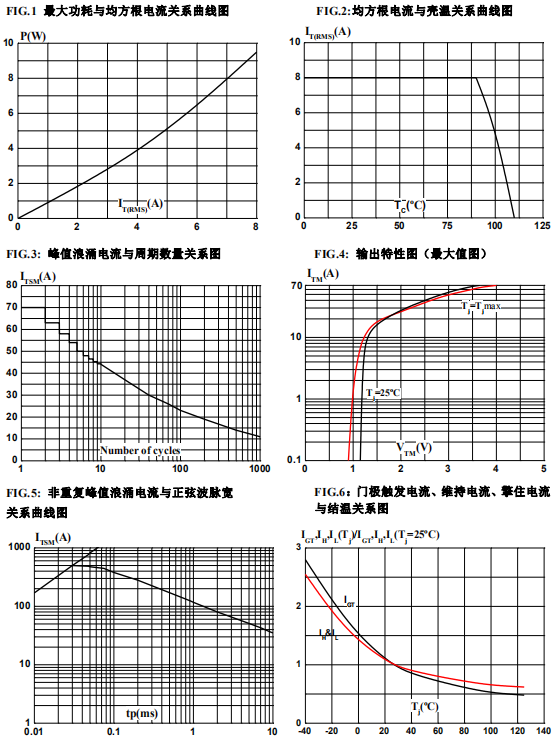

  六、华体会竞猜appX0805的參數特性曲線：









  ---
