  华体会体育沃尔夫斯堡 BT137 TO-252 貼片可控矽中文資料







  一、华体会体育沃尔夫斯堡 BT137的引腳圖：









  二、华体会体育沃尔夫斯堡 BT137的特點：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範

  • 封裝形式：TO-252








  三、华体会体育沃尔夫斯堡 BT137的應用：

         加熱控製器、調光/調速控製器、洗衣機、攪拌機、果汁機、麵包機、吸塵器等家用電器








  四、华体会体育沃尔夫斯堡 BT137的極限值：

  T_CASE=25℃

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	8	A
  ITSM	通態不重複浪湧電流	65
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	2	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.5
  Tstg	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  五、华体会体育沃尔夫斯堡 BT137的電特性：

  符號	參數	數值			單位
  		D	E	F
  IGT	門極觸發電流 I-II-III	≤5	≤10	≤25	mA
  	門極觸發電流 IV	≤10	≤25	≤70
  VGT	門極觸發電壓	≤1.5			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤20	≤20	mA
  IL	擎住電流 I-III-IV	≤15	≤25	≤30
  	擎住電流 II	≤20	≤35	≤45
  dVD/dt	斷態電壓臨界上升率	≥10	≥20	≥50	V/μs
  VTM	通態壓降	≤1.55			V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5			μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1			mA

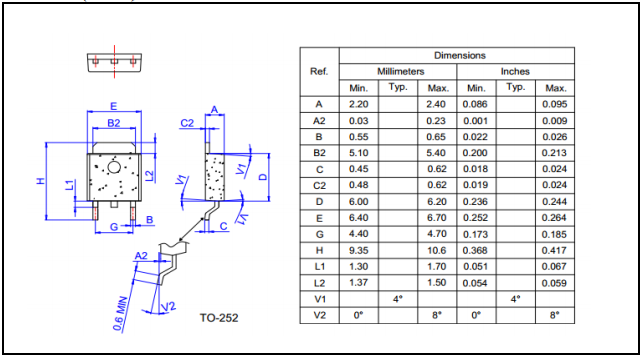

  六、华体会体育沃尔夫斯堡 BT137的封裝外形尺寸：












  ---
